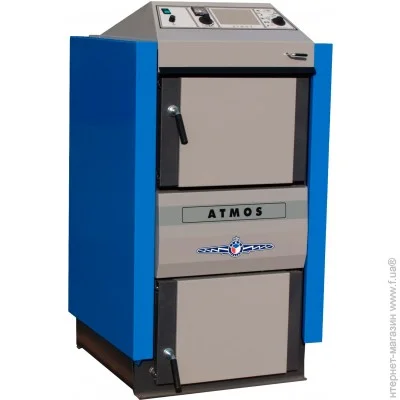

Твердопаливний котел Atmos DC 40SX

Застосування котлів з газифікацією деревини

Котли сконструйовані для спалювання деревини на принципі генераторної газифікації з застосуванням відсмоктує вентилятора, який видаляє з котла продукти згоряння або вганяє в котел повітря. Корпуси Котлів виготовлені із зварених сталевих листів товщиною 3-8 мм, складаються з насипної частини для палива, яка оснащена в нижній частині жаростійким патрубком з поздовжнім отвором для проходу продуктів згоряння і газів. Простір згоряння, яке знаходиться під насипної частиною, викладених керамічними блоками. У задній частині корпусу котлів знаходиться вертикальний канал для продуктів згоряння, оснащений у верхній частині клапаном для розтоплення. У верхній частині каналу для продуктів згоряння знаходиться патрубок для приєднання До димоходу.

Конструкція котла Atmos DC

Котел складається з двох, розміщених один над одним, камер, верхня камера призначена для запасу палива, в нижній камері відбувається спалювання і знаходиться зольник. Між ними поміщається сопло для Газифікації деревини, яке сприяє досконалої газифікації і повному згорянню палива.

Переваги котлів з газифікацією деревини Atmos:

• Можливість спалювання великих шматків деревини.
• Великий бункер для палива - тривалий час горіння.
• Високий ККД - залежно від типу 81 - 90% - первинний і вторинний повітря підігрівається до високої температури.
• Екологічне спалювання - Котел згідно CSN EN 303-5 відноситься до 3-го класу.
• Контур охолодження для запобігання перенагрівання - без ризику пошкодження котла.
• Автоматичне вимкнення котла після догорання палива - термостат для димових газів.
• Зручний збір золи - велика керамічна камера згоряння для золи (у дерева збираємо один раз в тиждень, у вугілля - один раз в день).
• Котел без трубної дошки - більш проста очищення.
• Невеликі розміри і малу вагу.
• Висока якість.

Вплив на Довкілля

Зворотне спалювання, попередньо нагріте повітря горіння і керамічне простір для спалювання дозволяє практично проводити повне спалення з мінімальним виділенням шкідливих газів. Тому казани задовольняють вимогам за присвоєнню марки Екологічне виріб, згідно з директивою МОС ЧР. Котли згідно CSN EN 303-5 відносяться до 3-го класу і тому на них виділяється дотація з Державного фонду навколишнього середовища.

Регулювання котла

Електромеханічний принцип - регулювання потужності здійснюється за допомогою заслінки, керованої регулятором тяги, тип FR 124, який відповідно до заданої температури води на виході (80 - 90 ° C) автоматично Відкриває або прикриває заслінку, котел замість того забезпечений сервоклапанів BELIMO з пружиною. Налаштування регулятора потужності потрібно приділяти особливу увагу, оскільки Нацбанк, крім регулювання потужності, виконує іншу важливу функцію - захищає котел від перегріву. Регулюючим термостатом, розміщеним на панелі котла, управляється вентилятор відповідно до заданої температури (75 - 85 ° C). На регулюючому термостаті повинна бути задана температура на 5 ° C нижче, ніж на регуляторі тяги FR 124. Котел працює при зниженій потужності і без вентилятора - при відключенні електричного струму не залишитеся без опалення. Котел працює зі зниженою потужністю до 70% номінальної потужності і без вентилятора.

Панель зі стандартною Регулюванням

Електромеханічна регулювання - оптимальне рішення управління роботою котла (вентилятора) простим способом.

Склад панелі:

• Головний вимикач,
• захисний термостат,
• термометр,
• регулювальний термостат;
• термостат продуктів згоряння.
