Современный видеоадаптер MSI HD 6670 представляет немалый интерес в связи с небольшой стоимостью и поддержкой всех нынешних технологий компании AMD. Ни для кого не секрет, что поддержка графического набора мониторов AMD Eye Finity, стерео-изображений H3D является главным требованием для современного ПК. Участник нашего обзора MSI Radeon HD 6670 разработан согласно всем вышеуказанным требованиям.
Рассматриваемый сегодня видеоадаптер MSI HD 6670 основан на графическом ядре Turks и имеет название MSI R6670-MD1GD5. Главной особенностью модели является модифицированная и усиленная СО, также был произведен заводской разгон устройства. Участник нашего обзора не может похвастаться какими-то завидными вычислительными возможностями. Ядро Turks оснащено 480 универсальными процессорами, 24 текстурными блоками, 128 битной шиной и 1 Гбайт интегрированной памяти стандарта GDDR5. Несмотря на присутствие заводского разгона, MSI Radeon HD 6670 нельзя отнести к рангу "горячих". Видеокарта имеет тепловыделение 66 ватт и три порта вывода изображения: аналоговый VGA и цифровые HDMI, DVI.

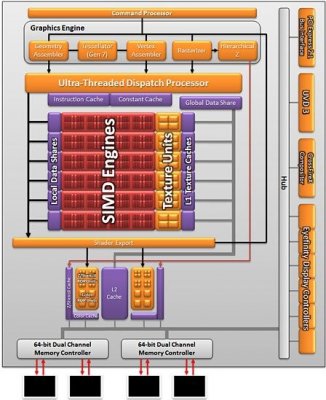

Схема MSI HD 6670
Как видим, ядра Turks, на которых были основаны все представители серии MSI HD 6670 не отличаются какими-либо сверх-вычислительными способностями. Множество пользователей данный "сорт" ускорителей вполне оправданно считает решения "затычками", призванными заполнить пустой PCI-Express 16x порт на системной плате. Как правило, подобные решения бывают нужными для усиления общих вычислительных возможностей графических систем на интегрированной графике от компании AMD или создания некой графической подсистемы в бюджетных сегментах от Intel. В последнее время обыденная популярность графических продуктов Low End сегмента от фирмы AMD вполне заслужено растет, что связано с появлением на рынок новых процессоров APU Llano, которые имеют в наличии интегрированную графику.
Новые процессоры APU Llano работают с технологией AMD Dual Graphics, позволяющей усилить встроенную графику системы путем инсталляции дополнительного дискретного видеоадаптера. При этом практические тесты показывают, что увеличение графической производительности может существовать исключительно в случае использования специального "офисного" ускорителя от AMD той же производительности. Именно к такой категории можно смело отнести обсуждаемую нынче модель - MSI HD 6670.
На протяжении довольно длительного времени графические решения компании AMD уступают по максимальной производительности решениям от NVIDIA в самых топовых сегментах. Несмотря на такой факт, следует помнить, что самые производительные модели продаются исключительно в единичных экземплярах, а массовый сегмент среднего и бюджетного диапазона занимают главную долю мирового рынка. Именно этот сегмент рынка уже давно принадлежит компании AMD.

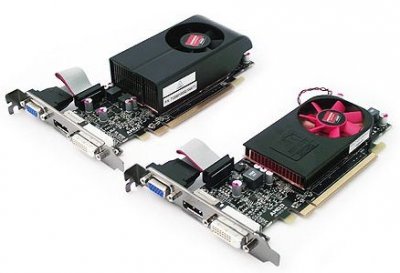

Видеокарты Radeon HD 6670
Поклонники NVIDIA могут возразить и сразу же отметить, что топовые видеоадаптеры являются двигателями прогресса графики. Мы считаем, что общий успех решений на мировом рынке является главным двигателем прогресса, а не наличие самых топовых решений. Участник нашего обзора AMD Radeon HD 6670 вышел на замену младшей модели предыдущего поколения HD 5670. Новое решение создано для усиления позиции AMD на фоне новых решений - NVIDIA GeForce GT 430 и GT 440.
В сравнении с предыдущим поколением Radeon HD 5670 новое поколение устройств на ядре Turks имеет повышенные способности обработки тесселяции и меньшее энергопотребление. Новые ускорители AHD 6670 могут работать с полным сглаживанием, при этом такая функция будет задействована даже в играх, что ее не поддерживают. Иное дело, сама целесообразность функции - ведь видеоадаптеры данного ценового сегмента не предназначены для игровых ПК.
Среди главных отличий HD 6670 от моделей предыдущего поколения надо отметить расширенную поддержку AMD Eyefinity. Улучшенный блок UVD позволяет работать со стереоскопией и технологией Blu-ray 3D, что считается незаменимой сегодня.
Видеоадаптер имеет все основные современные порты для вывода изображения HDMI, версии 1.4a и DP 1.2. Более подробно с внутренними особенностями видеокарты мы познакомимся далее.
Комплектация
Упаковка - лицевая сторона.
Устройство поставляется в бело-синей коробке. На лицевой стороне коробки нарисован традиционный корабль MSI с неким упоминанием о том, что в комплекте поставки идет утилита MSI Afterburner. Эта программа за весьма короткое время стала наиболее популярным решением для разгона графических ускорителей за довольно короткое время своего существования.
Около рисунка нанесена модель видеоадаптера с указанием его основных технических особенностей. Особо интересным выглядит значок, указывающий на то, что MSI HD 6670 - это решение №1 в Германии. Конечно, это очередной пиар-ход со стороны фирменных маркетологов, как и второй значок, указывающий о полной готовности решения тестироваться в пакете тестов 3Dmark11.
Метка Military Class II - является настоящей "фишкой" MSI на протяжении очень длительного времени. Эта метка говорит о том, что при процессе изготовлении ускорителей данной серии были использованы самые надежные компоненты, согласно военных требований качества и надежности.
Последняя метка MSI Afterburner ведает о том, что при помощи такого программного обеспечения можно повысить производительность до 80%. Понятно, подобные заявления - обычный маркетинговый ход, который не несет под собой смысловой нагрузки.
Упаковка - обратная сторона
На тыльной стороне коробки более подробно описаны технические особенности устройства. Большое внимание уделяется твердотельным конденсаторам, ставших на сегодняшний день "банальщиной", но точно не эксклюзивом.
Комплектация видеокарты
Комплект поставки MSI HD 6670 включает:
- видеоадаптер,
- руководство пользователя,
- диск с программным обеспечением и драйверами.
Как видно, комплект поставки вполне стандартен и соответствует ценовой категории продукта.
На диске с комплекта было обнаружено ПО для работы с видео на ПК. Стоит отметить, что эти утилиты, как никогда, кстати и их наличие связано с аудиторией покупателей модели. Ведь решение от MSI будет популярным для создания всевозможных HTPC конфигураций и небольших системных блоков.
Внешний обзор

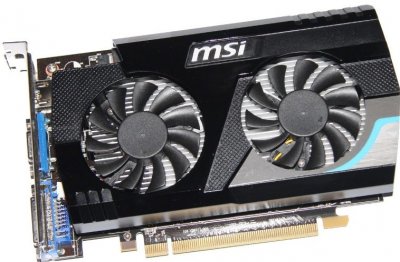

Видеокарта MSI HD 6670
Графическая карта занимает один слот. За охлаждение отвечает СО с двумя вентиляторами. Кожух СО черного цвета полностью контрастирует с печатной платой такого же оттенка. При рассмотрении устройства можно найти "пустующие" места еще не распаянных конденсаторов. Нужно отметить, что наличие подобных "не распаянных элементов" стало стандартом для MSI, особенно, когда присутствует метка о принадлежности продукции к серии Military Class II.
Как пассивный компонент СО, был использован алюминиевый радиатор, обдувающийся двумя вентиляторами. Насколько нужно наличие двух вентиляторов для видеоадаптера с уровнем тепловыделения - 66 ватт — решать, конечно, не нам, но уровень шума от такого охлаждения явно выше, нежели от одного вентилятора.

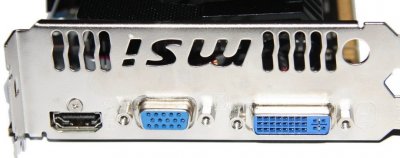

Задняя панель видеокарты
MSI Radeon HD 6670 может смело похвастаться наличием на борту трех видео-портов - VGA, HDMI, DVI. Стоит отметить, что это довольно таки стандартный набор для современных видеоадаптеров этой ценовой категории.
Спецификации
1. Ядро Turks
2. Техпроцесс: 40 нм
3. Частота ядра: 800 МГц
4. Частота чипов памяти: 1000 МГц
5. Универсальные процессоры: 480 шт
6. Текстурные блоки: 24
7. Блоки блендинга: 8
8. Тип памяти: GDDR5
9. Ширина шины памяти: 128 бит
10. Объем памяти: 1024 мб
11. Энергопотребление: 23 - 66 Вт

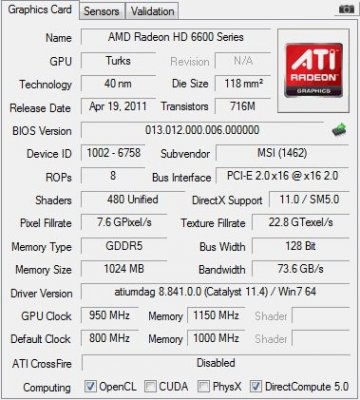

Скриншот MSI Radeon HD 6670
Наш сегодняшний участник тестов MSI HD 6670 имеет хороший заводской разгон, что может вполне оправдать установку усиленной СО. В частности, частота графического ядра достигла 950 Мгц, а частота памяти взросла до внушительных по всем меркам бюджета 1150 Мгц.
Справедливости ради, надо отметить, что видеоадаптеры предыдущего поколения HD 5670 имеют такие технические особенности:
1. Ядро Redwood XT
2. Техпроцесс: 40 нм
3. Частота ядра: 775 МГц
4. Частота чипов памяти: 1000 МГц (800 Мгц - GDDR3)
5. Универсальные процессоры: 400 шт
6. Текстурные блоки: 20
7. Блоки блендинга: 8
8. Тип памяти: GDDR5, встречаются модели с GDDR3
9. Ширина шины памяти: 128 бит
10. Объем памяти: 1024 мб
11. Энергопотребление: 23 - 61 Вт
Из представленных сейчас данных видно, что MSI Radeon HD 6670 - усиленное решение даже в числовом выражении. Также стоит учитывать, что это поколение ядер Turks может выполнять разные операции за меньшее количество применяемых тактов, соответственно и времени.
Тестовая конфигурация
Для наших тестов была использована следующая конфигурация:
1. CPU: Intel Core i7 920.
2. MB: ASUS P6T.
3. Оперативная память: 2x3 Gb Samsung DDR3-1600
4. HDD: WD 1 TB Caviar Black SATAII
5. БП: Hiper M1000.
6. Корпус: Thermaltake Mambo.
7. Дополнительная плата ASRock USB 3.0 PCI-Exp x1.
На базе такой конфигурации тестировались все представленные графические решения.
1. Температурный режим.
Видеоадаптер тестировался при следующих условиях:
- температура в комнате 27 градусов,
- устройство установлено в корпус закрытого типа,
- в корпусе отсутствуют дополнительные вентиляторы охлаждения,
- нагрузка дается до полной стабилизации температуры в течение 15 мин.
Результаты тестов эффективности СО MSI HD 6670 показали, что показатель модели находился на высоте. При наличии существенного уровня разгона, максимальная температура графического ядра находилась на семь градусов Цельсия ниже, нежели у Power Color HD 6670 на референсных частотах.
2. Разгон
Сразу же нужно отметить, что модель от MSI изначально задействована на таких высоких частотах, что нам не удалось достичь на моделях от других разработчиков данного семейства устройств.
Дополнительный разгон ускорителя позволил добиться небольшой прибавки к рабочим частотам. У нас получилось:
- 967 Мгц - ядро,
- 1162 Мгц - память.

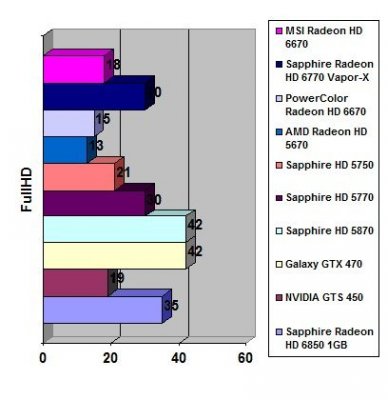

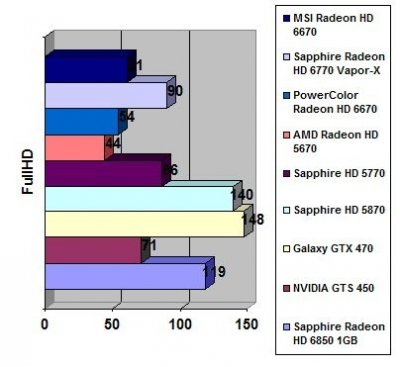

3. Оценка производительности в игре Crysis Warhead.
Все модели тестировались на одинаковых настройках и в тех самых эпизодах игры.
Довольно популярная компьютерная игра оценила все повышенные рабочие частоты MSI HD 6670, которые в любом случае нельзя назвать самыми высокими. Общей производительности представителя лагеря MSI явно не хватает для комфортной игры. Понижение максимального уровня детализации и разрешения экрана не дали нужной прибавки в производительности. Стоит отметить, что самые последние версии видеокарт от компании AMD вообще перестали адекватно реагировать на разные изменения разрешения в компьютерных играх. Под адекватностью мы подразумеваем изменения количества FPS.

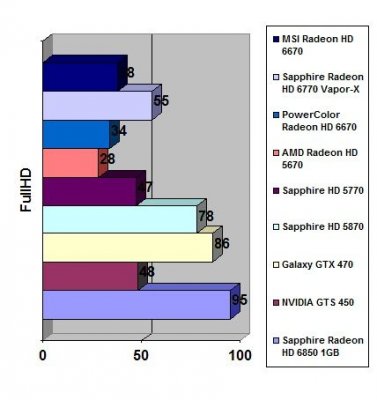

4. Тестирование в игре Resident Evil 5
Во втором проведенном нами игровом тесте мы увидели достаточно адекватный уровень максимальной производительности MSI Radeon HD 6670 в Resident Evil 5. Заводской разгон графического адаптера от MSI дал реальные 12% прироста, что довольно существенно, если учитывать полное отсутствие какой-нибудь существенной доплаты за такой бонус.
5. Тестирование в игре Far Cry 2.
В третьей тестовой игре прирост общей производительности за счет заводского разгона также показал себя только с положительной стороны. Огромного внимания заслуживает присутствие существенного отставания от GTS 450, которые массово начали появляться на бюджетном рынке графики.
6. Тестирование в тесте 3Dmark Vantage.
Известный синтетический тест из предыдущего поколения набора 3Dmark Vantage также зафиксировал наличие прироста общей производительности от разгона на заводе MSI. Надо отметить, что такие синтетические тесты в любом случае очень чутко реагируют на каждый заводской разгон компонентов. В нашем случае прирост составил около 17%.
Итоги
Производительности видеоадаптера MSI Radeon HD 6670 полностью хватит для фактически каждого любителя игр предыдущих поколений. Заплатив небольшую суму денег, пользователь получает множество поддерживаемых нынешних технологий и хороший уровень производительности. Это решение мы также рекомендуем для созданий HTPC конфигураций.
