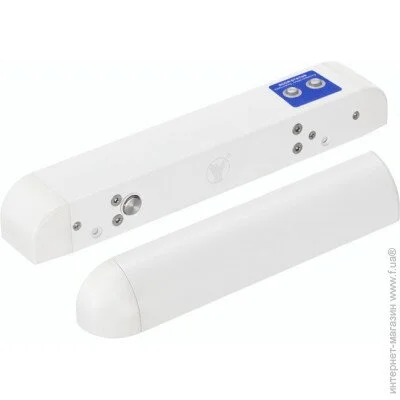

Опис електроригельний замок YLI Electronic YB-500H(LED) накладний
YB-500H(LED) – накладний електроригельний замок для контролю доступу. Електроригельний замок призначений для внутрішньої установки на вузькі двері. Підходить для металевих, пластикових, металопластикових та дерев'яних дверей. Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку). Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою електроживлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.
Як працює електроригельний замок YLI Electronic YB-500H(LED):
Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель. У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий). Відкривається замок керуючим контактом (помаранчевий провід). В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та інших приміщеннях.
Особливості YLI Electronic YB-500H(LED):
- Тип замку: електроригельний
- Тип установки: накладний
- Таймер затримки: 0 | 3 | 6 | 9 сек.
- Виходи: NO/COM (датчик стану дверей)
- Без харчування: відкрито
- Харчування: 12V
- Споживання: 1000мА (робоче) | 180мА (режим очікування)
- Розміри: замок: 267х45х38 мм планка у відповідь: 204х30х35 мм
- Вбудований індикатор стану дверей
Установка електроригельного замку YLI Electronic YB-500H(LED):
- Налаштуйте таймер затримки (перемикається на замку).
- Просвердліть отвори у дверній рамі для шурупів та закріпіть замок.
- Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм.
- Згідно з інструкцією підключення, приєднайте електроригельний замок YB-500H(LED) до живлення та керуючим пристроям системи контролю доступу.
