Обзор видеокарты Gigabyte RadeOn HD6850 1024Mb
Видеокарта AMD Radeon HD 6850 от компании GABYTE с кодовым номером GV-R685D5-1GD основана на новом ядре Barts PRO. Эта видеокарта является урезанной версией видеокарты Gigabyte Radeon HD6870 , поэтому характеристики немного меньше чем у старшего товарища.
Основные характеристики:
Графическое ядро AMD Radeon HD 6850 (Barts PRO), 960 унифицированных потоковых конвейера, поддержка DirectX 11, шейдеры версии 5.0, OpenGL 4.1, частота ядра 775 MHz, объем памяти 1Gb типа GDDR5, частота памяти 1000 MHz (эффективная 4000 MHz), шина памяти 256 bit, стандарт шины PCI Express X16 версия 2.1. Максимальное разрешение: до 4 дисплеев по 1920x1200 каждый, 2560x1600 Dual-link DVI или 1920x1200 Single-link DVI, 2048x1536 VGA (через переходник DVI-to-VGA), 1920x1200 HDMI 1.4, 2560x1600 DisplayPort. Выходы: два DVI-I (VGA через переходники), один HDMI 1.4 и еще один DisplayPort (DisplayPort через переходники), поддержка HDCP.
Коробка видеокарты оформлена достаточно неплохо. Черно - синяя раскраска идеально подходит к рисунку, изображенному на коробке. На лицевой части упаковки иллюстрированы главные достоинства видеокарты: поддержка DirectX 11, а также технологии AMD Eyefinity, ну и, конечно же, о фирменной системе охлаждения «Windforce 2X».
На задней стороне описываются те же функции что и на передней но уже более детально и с небольшими картинками . Здесь показано что технология AMD Eyefinity дает возможность при помощи всего одной видеокарты расширить игровое поле на три дисплея. Система охлаждения «Windforce 2X» установленная на Gigabyte RadeOn HD6850 является оригинальным решением с использованием двух вентиляторов, что позволяет улучшить охлаждение графического процессора на 29,5% по сравнению с кулером «одновентиляторного» дизайна.
Комплектация:
* 2 переходника с двух периферийных разъемов питания на один 6-pin разъем PCIE питания видеокарты;
* мостик CrossFireX;
*инструкция;
*диск с ПО;
* переходник с DVI на VGA.
Система охлаждения:

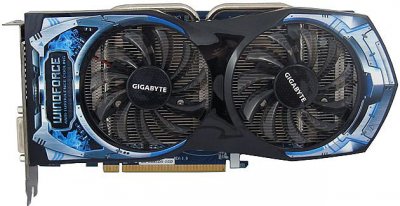

Система охлаждения сделана из двух теплопроводящих трубок диаметром 6 мм и алюминиевого радиатора. Сверху установлены 2 больших вентилятора, которые полностью закрывают радиатор, давая теплу равномерно распределяться. Верхняя пластиковая крышка на вентиляторах не закрывает полностью их, а только сверху, давая возможность рассеиваться теплому воздуху в нутрии системного блока. Поэтому владельцам стоит позаботиться о правильной вентиляции корпуса.
В основании системы охлаждения находится тонкая медная пластина, которая отводит тепло по медным трубкам к радиатору. В качестве отвода тепла от чипов памяти используются две термопрокладки которые наклеены по краям пластины.

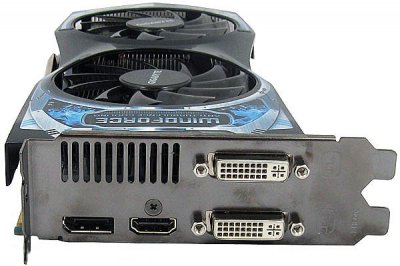

На интерфейсной панели установлены 4 разъема для подключения дисплеев:
- два DVI-I,
- один HDMI 1.4a,
- один DisplayPort 1.2.
Также там имеется небольшая решетка немного улучшающая теплообмен.
Дополнительный 6-pin разъем питания выведен на задней части видеокарты. Максимальное энергопотребление составляет 127 Ват. Питание памяти и VDDCI выполнено однофазным напряжением, а GPU трехфазным. ШИМ - контроллер узла питания GPU построен на микросхеме CHIL8214-03. Видеопамять GDDR5 в 1Gb собрана на восьми микросхемах Hynix H5GQ1824AFR T2C с номинальной рабочей частотой 5000 MHz, но эффективная все же составляет 4000 MHz.

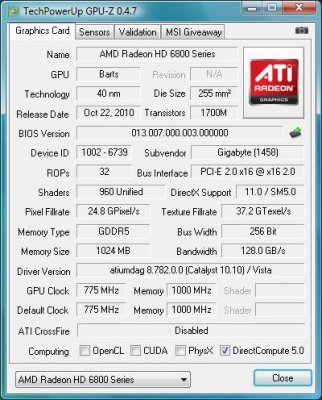

В программе CPU-Z отлично видны все характеристики графического процессора:
Разгон видеокарты:

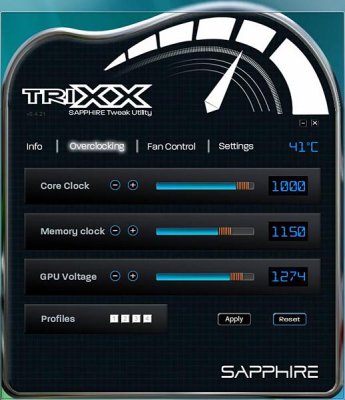

Разгон видеокарты можно произвести с помощью утилиты Sapphire TRIXX. Напряжение на GPU можно увеличивать от 1,15 V до 1,275 V. Для стабильной работы на частоте 1,0 GHz придется поднять напряжение до предельных 1,275 V. Так же здесь можно управлять и скоростью вентиляторов. При разгоне до 1 GHz лучше скорость поднять на максимум. Произведенный разгон до 1GHz ровняется 29% что довольно не плохо для игр. Недостаток отсутствие поддержки PhysX.
