Опис система захисту від потопу Антипотоп Стандарт+ 220В 1/2
Особливості контролера управління Антипотоп КУА-4/2-12
КУА-4/2-12 – контролер підключається до мережі 220В/50Гц та керує виконавчими пристроями (електромагнітними клапанами) 12В постійного струму. Контролер управління системою захисту від протікання, при аварії систем водопостачання та опалення у побутових, адміністративних та виробничих приміщеннях. Корпус контролера керування виконаний для монтажу на DIN-рейку 35мм. Контролер управління призначений для контролю стану датчиків затоплення та керування електромагнітними клапанами. Контролер управління може контролювати чотири зони протікання води (незалежна світлова індикація по кожній зоні, звукове сповіщення про тривогу – вбудований зумер), керувати електромагнітними клапанами ACL (Італія), тип Е107 (NC), Е207 (NO) з безпечною для життя напругою 12В. До контролера управління можна підключити до двадцяти датчиків затоплення. Контролер управління має вихід типу відкритий колектор здатність навантаження до 30мА для підключення до систем автодозвону, диспетчеризації, сигналізації та ін, в робочому стані контролера керування вихід відкритий, в аварійному стані контролера керування вихід закритий.
Технічні характеристикиАнтипотоп КУА-4/2-12:
- Напруга живлення (від мережі змінного струму) 220+10%;
- Частота мережі 50+1 Гц;
- Споживана потужність трохи більше 18 Вт.;
- Кількість входів для підключення датчиків затоплення 4 прим.;
- Кількість датчиків затоплення, що підключаються, 20 шт.;
- Кількість виходів для підключення електромагнітних клапанів 2 шт.;
- Кількість електромагнітних клапанів, що підключаються, 2 шт.;
- Напруга живлення електромагнітних клапанів, 11,1-12,0;
- Час затримки вимкнення електромагнітних клапанів 1-10 сек.;
- Габаритні розміри (ШхВхГ) 87х90х65 мм;
- Маса трохи більше 250 р;
- Ступінь захисту IP20.
Особливості крана кульового Антипотоп 622F + M6A2 із сервоприводом 1/2
2-х ходовий кульовий кран типу "відкритий-закритий" який приводиться в дію електроприводом (сервомотором) з байонетним сполученням, призначений для керування водою при аварійних ситуаціях у системах водопостачання та опалення. Куля повертається на кут 90 ° для будь-якої позиції. У кульовому крані є зовнішня індикація, яка вказує на позицію крана (відкритий/закритий). Ущільнення кулі - PTFE з двома гумовими кільцями EPDM, що гарантує мінімальне тертя та тривалий термін експлуатації. Електропривод має міцний корпус та сталеві шестерні. Технічні характеристики наведено у таблиці. Виробник Італія.
Технічні характеристики 2-х ходових кранів:
- Матеріал корпусу: латунь-CW617N-UNI5705;
- Матеріал кулі: латунь-CW617N (покриття нікель-хром).;
- Ущільнення кулі та штока: PTFE та кільця EPDM.;
- Температура рідини: 0 … +100 ° С.;
- Номінальний робочий тиск: 10 бар;
- Максимальний перепад тиску: 6 бар;
- Втрата тиску: не надають ефекту.;
- Рідини: вода або сумісні з PTFE та EPDM.;
Технічні характеристики електроприводу (сервомотора):
- Напруга: 220В/50Гц,+12В.;
- Потужність: 3, 5 ВА.;
- Крутний момент на штоку: 4 Нм (40 кг/см);
- Час відкриття або закриття: 15/30 сек.;
- Температура довкілля: 0…+65 °С.;
- Тип керування: 3-х провідний термостат.;
- Клас електрозахисту: IP54;
- Довжина кабелю: 1м.;
Особливостідатчика затоплення Антипотоп Akvarate
Датчик затоплення Akvarate (далі датчик) призначений для виявлення затоплення (протечки) у разі виникнення аварійної ситуації у системах водопостачання та опалення. При виявленні затоплення (протечки) датчик формує тривожний сигнал для контролерів системи АНТИПОТОП, а також для систем охоронної сигналізації, аварійної сигналізації, диспетчеризації та інших автоматизованих систем контролю та керування. Датчик призначений для контролю не агресивних рідин з електропровідності відповідних воді.
Технічні характеристики датчика затоплення Антипотоп Akvarate:
- Напруга живлення (з проводу управління) + 5 - 12 В.;
- Споживаний струм у черговому: режимі понад 10 мкА.; у режимі тривога трохи більше 10 мА.;
- Опір між контактними штирями датчика: у черговому режимі понад 20 мОм; у режимі тривога менше 1 мОм.;
- Габаритні розміри (ГхШхВ) 64х27х13 мм;
- Маса трохи більше 15 р.;
- Ступінь захисту IP44.

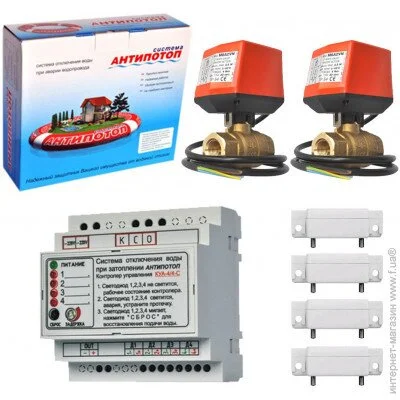

Комплектація Антипотоп Стандарт:
- Контролер керування 1шт.
- Датчик затоплення 4шт.
- Кран кульовий 2шт.
