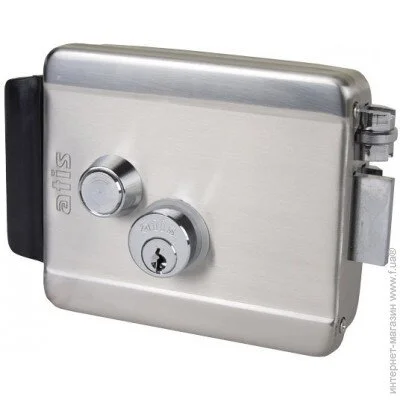

Опис електромеханічний замок ATIS Lock SS із нержавіючої сталі
ATIS Lock SS - універсальний накладний електромеханічний замок з нержавіючої сталі для внутрішньої або зовнішньої установки. Призначений для металевих чи дерев'яних дверей. Тип установки у напрямку зачинення дверей: лівий/правий. Відкривається імпульсом електричного струму (12V), а також ключем чи за допомогою вбудованої механічної кнопки. Електромеханічний замок - замикаючий пристрій з механічним ригелем, відкриття якого проводиться за допомогою подачі електричного живлення, або механічним методом – ключем/кнопкою.
Як працює електромеханічний замок ATIS Lock SS:
Відкрити замок ATIS Lock SS можна такими способами:
- зовні – за допомогою ключа
- зсередини – за допомогою вбудованої механічної кнопки
- дистанційно – імпульсом напруги 12V (max час подачі напруги - не більше 1 сек.)
- режим «відкрито» – затиснувши кнопку відкриття та провернувши ключ до упору – замок буде постійно відкритий
Щоб уникнути виходу котушки замка з ладу, безперервний час подачі напруги не повинен перевищувати 3 секунд. Використовується у простих системах контролю доступу, наприклад, на хвіртках приватних будинків, квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Завдяки всепогодному типу корпусу з нержавіючої сталі, замок підходить як для внутрішньої, так і зовнішньої установки.
Технічні характеристики ATIS Lock SS:
- Матеріал корпусу: нержавіюча сталь
- Тип установки: накладний
- Харчування: 12V
- Струм споживання: 2А
- Робоча температура: від -30° до +70°С
- Розміри: 137х105х37 мм
- Вага: 905 г, вага брутто 1280 г
Комплектація ATIS Lock SS:
- електромеханічний замок
- частина у відповідь
- серцевина з монтажним кільцем
- затискна пластина
- 5 ключів
- інструкція російською мовою
Встановлення електромеханічного замку ATIS Lock SS:
- Встановіть та закріпіть серцевину (d=27мм) з монтажним кільцем на дверях, використовуючи затискну пластину
- Відрегулюйте планку серцевини в залежності від товщини дверей
- Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на дверях, використовуючи 4 монтажні отвори
- Встановіть частину у відповідь, витримавши відстань між замком і планкою у відповідь 5мм
- За потреби відрегулюйте зусилля пружини замку
- Підключіть живлення
Для відкриття електромеханічного замку за допомогою відеодомофону без використання окремого блоку живлення до замку – рекомендуємо використовувати БУЗ (придбається окремо).
Ліва/права установка ригеля, що замикає
Для встановлення замикаючого ригеля замка відповідно до напряму закривання дверей (ліва/ права), необхідно зняти кришку замка, витягнути шплінт з отвору осі ригеля, що замикає, зняти шайби, витягнути і повернути ригель на 180°. Закріпити все у зворотній послідовності.
