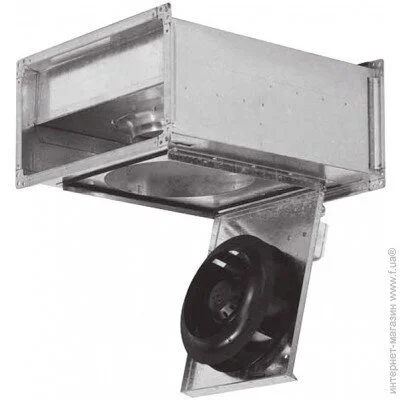

Повністю керовані радіальні GFH вентилятори низького тиску
Повністю керовані радіальні GFH вентилятори низького тиску призначені для установки безпосередньо в прямокутні повітроводи. Вони можуть бути використані для кондиціонування повітря від простих вентиляційних установок до більш складних систем обробки повітря. Завдяки легкому обслуговування та чищення, вони саме використовуються для кухонної витяжки. В ідеалі вони можуть використовуватися разом з іншими компонентами канальної модульної системи, яка забезпечує взаємну сумісність і збалансовані параметри.
Робочі умови. Розташування
Ці вентилятори призначені для використання всередині приміщення і зовні, і для транспортування повітря без твердих, волокнистих, липких, агресивних, відповідно вибухових домішок. Для експлуатації поза вентилятори необхідно покрити захисним шаром (крім технічних пластин). Переміщується повітря повинен бути вільним від корозійних хімікатів або хімікатів, агресивних до цинку, алюмінію і / або пластику. Прийнятна температура транспортованого повітря коливається від -15 ° С до + 40 ° С (для деяких моделей до + 70 ° С. Вентилятори GFH серії можуть працювати в будь-якому положенні, що дає можливість вільного доступу до розподільчої коробки і двигуна. Рекомендується до виходу вентилятора приєднувати частина прямого каналу довжиною 1-1,5 м, щоб зменшити втрати тиску в системі.
Діапазон розмірів
GFH вентилятори виготовляються в діапазоні з трьох розмірів відповідно А х В розмірами сполучних фланця (300 х 150, 400 х 200, 500 х 250).
Матеріали
Зовнішній корпус і сполучні фланці GFH вентиляторів виготовляються з гальвалізованіх сталевих листів (Zn 275 г / м2). Лопатки робочого колеса виготовляються з пластика, в той час як дифузор виготовляється з гальванізованої листової сталі, а двигуни виготовляються з алюмінієвого сплаву, міді і пластика. Всі матеріали ретельно перевіряються, щоб забезпечити довгий термін служби і надійність вентилятора. Робоче колесо разом з двигуном повністю статично і динамічно збалансовані.
Двигуни
Компактні однофазні синхронні двигуни з зовнішнім ротором і стійкою арматурою використовуються в якості приводів. Двигуни розташовані з низу робочого колеса і при функціонуванні оптимально охолоджуються потоком повітря. Високоякісні вкладені шарикопідшипники двигуна з постійним наповненням мастилом дозволяють вентиляторів досягати терміну служби понад 40,000 годин без обслуговування. Клас Електро захисту двигуна є lP 54, клас ізоляції B. Обмотки двигуна ізольовані, щоб забезпечити їм додатковий захист проти вологи.
Електричне обладнання
Однофазні двигуни оснащені стартовим конденсатором, який монтується на корпусі вентилятора. Проводка обмежена розподільчої коробкою з класом захисту IP 54. Схеми підключення наведені в розділі «проводка».
Захист двигуна
Як правило, постійне і автоматичне відстеження внутрішньої температури двигуна використовується у всіх двигунах GFH вентиляторів. Гранична температура відстежується термальними контактами (TK-термоконтакти), розташованими в обмотці двигуна. Термоконтакти є мініатюрними термальні вловлюють елементи, які з'єднуються послідовно зі схемою живлення і, таким чином, автоматично захищають двигун від перевантаження внаслідок перевищення температури транспортованого повітря і так далі.
Контроль швидкості
Продуктивність всіх GFH вентиляторів може бути повністю контролюється зміною швидкості. Швидкість вентилятора змінюється в залежності від напруги на клемах двигуна. Для управління вентиляторами можуть бути використані контролери.
Аксесуари
GFH вентилятори є частиною широкого набору компонентів канальної модульної вентиляції і системи обробки повітря. Будь-яка установка обробки повітря, від простої вентиляції до складного комфортного кондиціонування, може бути створена підбором відповідних елементів.
