Застосування

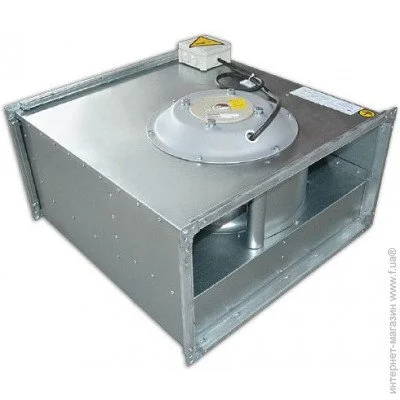

Повністю керовані радіальні GFQ вентилятори низького тиску для прямокутних каналів можуть універсальним чином використовуватися для комплексного кондиціонування повітря від простих вентиляційних установок до складних систем обробки повітря. В ідеалі вони можуть використовуватися разом з іншими компонентами канальної модульної системи, яка забезпечує сумісність канальної вентиляторної системи.
Робочі умови. Розташування
Ці вентилятори призначені для використання в приміщенні. Використання зовні можливо при достатньому покрівлі даху. Вони спроектовані для переміщення повітря без твердих, волокнистих, липких, агресивних, відповідно вибухових домішок. Переміщується повітря повинен бути вільним від корозійних хімікатів або хімікатів, агресивних до цинку і / або алюмінію. Прийнятна температура транспортованого повітря коливається від -30 ° С до + 55 ° С. Вентилятори GFQ серії можуть працювати в будь-якому положенні. При установці під стелею, рекомендується розташовувати вентилятор з чашкою двигуна вниз, щоб був легкий доступ до моторного блоку. Але якщо транспортовано повітря перенасичений вологою, або якщо існує ризик інтенсивної конденсації пари усередині вентилятора, краще розташовувати чашку вентилятора вгору.
Матеріали
Зовнішній корпус і поєднувані фланці GFQ вентиляторів виготовляються з гальванізуються сталевих листів. Робоче колесо - з загнутими вперед лопатками і дифузорами - виготовляється з гальванізованої листової сталі, а двигуни виготовляються з алюмінієвого сплаву, міді і пластика. Всі матеріали ретельно перевіряються, щоб забезпечити довгий термін служби і надійність вентилятора.
Робоче колесо
Після підключення вентилятора з трифазним двигуном до харчування, потрібно перевірити правильність напрямку обертання робочого колеса. Контрольне отвір на чашці двигуна закритий гумовою заглушкою. Робочі колеса GFQ вентиляторів обертаються завжди вліво, тобто проти годинникової стрілки (дивлячись крізь контрольний отвір на чашці двигуна).
Двигуни
Модель оснащена трифазним двигуном. Компактні трифазні асинхронні двигуни із зовнішнім ротором і стійкою арматурою використовуються в якості приводів. Двигуни розташовані з низу робочого колеса і при функціонуванні оптимально охолоджуються потоком повітря.
Електричне обладнання
Трифазні двигуни треба підключати відповідно до даних, наведених в розділі «Технічні дані», згідно з пластини з технічним паспортом двигуна.
Захист двигуна
Як правило, постійне відстежування внутрішньої температури двигуна використовується у всіх двигунах. Гранична температура відстежується термальними контактами (TK-термоконтакти), розташованими в обмотці двигуна. Термальний захист за допомогою термоконтактов є всеосяжним і надійним за умови їх правильного підключення. Цей спосіб захисту важливий особливо для двигунів з керованою швидкістю, двигунів, часто включаються і двигунів з високим термальним навантажень гарячим транспортується повітрям. Тому вентиляторні двигуни не можуть бути захищені звичайним термальним захистом, що надається захисними елементами перевищення струму двигуна!
Контроль продуктивності вентилятора
Продуктивність всіх GFQ вентиляторів може бути повністю керована зміною швидкості. Швидкість вентилятора змінюється в залежності від напруги на клемах двигуна.
П'ятиступінчастий контроль напруги (трансформатор)
Контроль напруги трифазних GFQ вентиляторів є найбільш прийнятним як в технічному, так і в робочому плані. Тут немає ніякого впливу перешкод, гудіння, писку або вібрації двигуна. Ця лінійка продуктів включає трифазні контролери. Ці контролери охоплюють кожен тип канального вентилятора.
