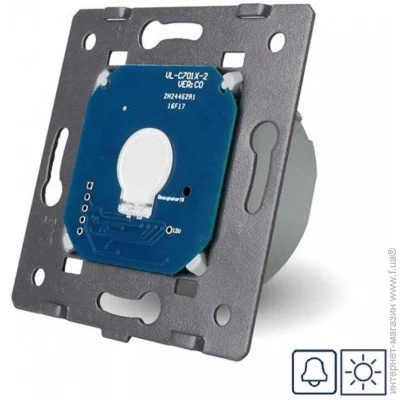

Імпульсна кнопка без фіксації з сухим контактом
Вимикачі з сухим контактом використовуються, коли вимикач Livolo не повинен безпосередньо керувати джерелом світла, але повинен подавати сигнал для модуля, який керує джерелом світла (наприклад, модулі Fibaro, LOXONE, інші пристрої Z-Wave ...)
Цей тип вимикача в основному призначений для використання з інтелектуальними системами Розумний будинок, яким необхідний так званий "сухий контакт реле". Сухий контакт - це контакт, який не має безпосереднього зв'язку з джерелом живлення та заземленням. Це означає що на клемах сухого контакту немає ніякої напруги якщо клеми не підключені до іншого обладнання.
Сенсорний вимикач без фіксації з сухим контактом вимагає напруги живлення 220В змінного струму - фазу та нуль. Вимикач працює в режимі 2, контакт замкнутий тільки під час дотику до сенсора. З використанням даного типу вимикача можна комутувати 12В, 24В або 115В, 220В. Максимальне навантаження на Сухий контакт - 1000 Вт.
Особливості
- Сухий контакт без фіксації
- Живлення 220 вольт
- Може використовуватися з будь-яким джерелом світла від 1 Вт до 1000 Вт;
- Підсвічування сенсора синім та червоним кольором, тому ви можете легко знайти перемикач вночі;
- Горизонтальне або вертикальне встановлення;
- Можлива установка як в стандартні, так і в глибокі монтажні коробки;
- Проста і швидка установка за допомогою гвинтового з'єднання;
- Можливо встановити до 5 штук в одну рамку;
- Кріпиться до монтажної коробки гвинтами;
- Міцний пофарбований металевий супорт;
- Використовується з рамкою з загартованого скла;
- Ємнісний сенсор.
Розмір
Габаритні розміри дозволяють встановити вимикач в монтажні коробки будь-яких будівельних стандартів, прийнятих в нашій країні. Все це значно полегшує монтаж вимикачів.
Комплект постачання
- Сенсорний вимикач Livolo;
- Шурупи для кріплення;
- Інструкція;
- Коробка.
Схема підключення
Вимикач без фіксації з сухим контактом вимагає напруги живлення 220В змінного струму - фазу та нуль. Вимикач замикає контакт тільки під час дотику до сенсора..
Незалежні реле вимикача забезпечують безпотенційний "Сухий контакт"
Схема підключення навантаження на 220В
Інструкція по встановленню та підключенню
Вимикач встановлюється в круглу монтажну коробку
Призначений для монтажу із сенсорною панеллю
постачаються окремо
