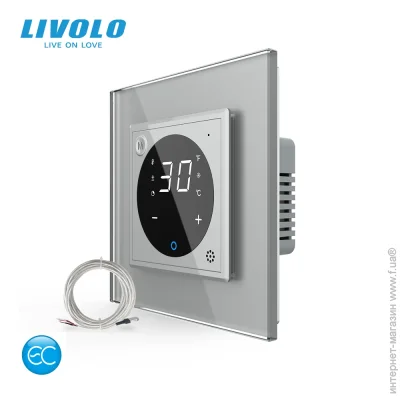

Livolo Розумний програмований терморегулятор із зовнішнім датчиком температури для теплої підлоги сірий (VL-M7FCQ1Z2-2IPS23)

Керуйте температурою з телефону

Насолоджуйтесь комфортом завдяки ідеальній температурі довкілля з терморегулятором LIVOLO. Розумний терморегулятор дозволяє зручно керувати температурою, змінювати її через смартфон або голосового помічника. Його стильний та ергономічний дизайн поєднується зі зручним сенсорним керуванням зроблять процес управління комфортом максимально приємним і легким.

Особливістю терморегулятора є . З його допомогою ви зможете контролювати температуру підлоги. Якщо не використовувати зовнішній датчик температури, терморегулятор автоматично перейде до вимірювання температури навколишнього повітря.

Ручний та автоматичний режими роботи

В ручному режимі терморегулятор може працювати у двох режимах:

1. Керування температурою. У цьому режимі терморегулятор підтримує задану температуру протягом всього часу роботи. Температуру можна встановити в межах від 0 до 50 .

2. Керування циклом. Використовуйте автоматичний таймер для керування обігрівом. Цикл триває 30 хвилин. Наприклад, якщо ви встановите 15 хвилин, обігрівач працюватиме 15 хвилин, потім вимкнеться на 15 хвилин, і так буде повторюватися. Якщо ви виберете 10 хвилин, обігрівач працюватиме 10 хвилин, а потім вимкнеться на 20 хвилин, і цей цикл також буде повторюватися.

Додаткові можливості:

1. Регулювання яскравості дисплея: Забезпечте оптимальну видимість дисплея в будь-який час доби та у будь-яких умовах освітлення.

2. Калібрування температури: Встановіть точне відображення температури, щоб забезпечити оптимальний контроль над кліматом у вашому приміщенні.

Автоматичний режим

Терморегулятор керується через застосунок LIVOLO HOME на вашому телефоні. Він підтримує автоматичні режими, які дозволяють налаштувати комфортні умови відповідно до вашого розкладу та потреб. Наприклад, опалення можна налаштувати так, щоб воно вмикалось щодня о певній годині, підтримуючи комфортну температуру, коли ви вдома, і вимикалось уночі.

Приклади автоматизації

Переконайтеся, що шлюз і розумний терморегулятор додані в застосунок .

Автоматизація 1: Опалення за графіком

Наприклад, потрібно налаштувати підтримку комфортної температури, коли ви вдома. Щоб обігрівач вмикався щодня о 17:00 і вимикався о 7:00:

Відкрийте розділ Розклад та виконайте наступні дії:

1. Увімкнути
Розклад > Додати розклад
Повторення > Щодня
Налаштування > Стан: Увімкнено; Температура: 26
Час > 17:00

2. Вимкнути
Розклад > Додати розклад
Повторення > Щодня
Налаштування > Стан > Вимкнено
Час > 7:00

Автоматизація 2: Зимовий режим Ніч

Під час сну вночі температура не повинна бути занадто високою, тому можна встановити її на рівні 18°C (це лише рекомендація). Такий режим найкраще підходить для сімей, у яких немає фіксованого графіка. Автоматичне керування терморегулятором залежатиме від того, чи вимкнені всі джерела світла або лише деякі з них.

Відкрийте розділ Автоматизація та виконайте наступні дії:

Умова 1:
Період > Початок 22:00 > Кінець 6:00 > Щодня
Умова 2:
Пристрій > Розумний вимикач 1 > Вимкнено

Виконання:
Пристрій > Терморегулятор > Стан: Увімкнено; Встановлена температура: 18

Автоматизація 3: Режим розумного контролю температури

Коли температура в кімнаті нижча за 16 , і датчик руху виявляє присутність людей, терморегулятор вмикається на температуру на 25 .

Відкрийте розділ автоматизації та виконайте наступні дії:

Умова 1:
Пристрій > Терморегулятор > Температура > Менше 16
Умова 2:
Пристрій > Датчик руху > Виявлення руху > Рух виявлено

Виконання:
Пристрій > Терморегулятор > Стан: Увімкнено; Встановлена температура: 25

Автоматизація 4: Режим антизамерзання

Коли температура в кімнаті нижча за 0 , терморегулятор вмикається на температуру 10 .

Відкрийте розділ автоматизації та виконайте наступні дії:

Умова:
Пристрій > Терморегулятор > Температура > Менше 0

Виконання:
Пристрій > Терморегулятор > Стан: Увімкнено; Встановлена температура: 10

Терморегулятор забезпечує не лише зручність в управлінні, але й ефективність в роботі. Завдяки функціональному сенсорному екрану ви можете легко налаштувати два режими роботи:

1. Підтримка сталої температури: В цьому режимі терморегулятор забезпечує постійне утримання заданої температури протягом усього періоду роботи. Це ідеальне рішення для забезпечення комфорту і стабільності у вашому приміщенні, дозволяючи насолоджуватися оптимальним кліматом без перерв.
2. Встановлення таймера: Завдяки цій функції ви можете програмувати терморегулятор для ввімкнення на певний час. Це корисно в ситуаціях, коли вам потрібно автоматично включити обігрів чи охолодження приміщення на певний період, щоб зекономити енергію або забезпечити оптимальні умови до вашого приходу.

Графік опалення

Програмуйте час включення та вимикання системи опалення відповідно вашому графіку та потреб. Просто встановіть часи включення та виключення, а також бажану температуру, і терморегулятор автоматично буде дотримуватися цих налаштувань. Ця функція забезпечує комфорт у вашому будинку чи офісі, ефективно використовуючи енергію за розкладом.

Переваги

1. Сенсорний дисплей надає корисну інформацію щодо поточної температури та режиму роботи, спрощує процес налаштування температури та забезпечує комфортне використання.
2. Загартоване скло: Терморегулятор виготовлений із загартованого скла, що не тільки надає йому стильний вигляд, але і робить його витривалим та стійким до механічних пошкоджень.
3. Вбудований датчик температури: Датчик температури розташований всередині механізму дозволяє точно вимірювати температуру навколишнього повітря.
4. Широкий діапазон температур: від 0 до 50  підходить для різноманітних кліматичних умов, забезпечуючи комфорт у будь-який час року.
5. Комбінація з вимикачем або розеткою. Можливість встановлення терморегулятора разом з вимикачем або розеткою в одну рамку не лише економить місце, але й надає вашому інтер'єру чистоту та органічність.
6. Економія електроенергії: Автоматичне вимкнення опалення при досягненні заданої температури допомагає зменшити витрати на електроенергію.
7. Японське реле: Висока якість японського реле забезпечує надійне перемикання опалення, забезпечуючи стабільну температуру у приміщенні.
8. Програмування: Можливість змінювати налаштування терморегулятора вручну або через смартфон.
9. Проста установка: Монтаж у круглу монтажну коробку спрощує процес встановлення терморегулятора, роблячи його доступним для широкого кола користувачів.
10. Зовнішній датчик температури: Довжина датчика 3 метри забезпечує гнучкість та можливість оптимально розташовувати датчик для максимально точного контролю за температурою.

Сумісність з різними системами опалення

Терморегулятор призначений для ефективного керування різними системами опалення, такими як електрична та водяна підлога, інфрачервоні панелі, електричні конвектори, обігрівачі та гребінчасті сервоприводи.

Керування з телефону

Розширені можливості розумного програмованого терморегулятора забезпечуються мозком системи LIVOLO - . Додайте терморегулятор до Розумного будинку використовуючи . Шлюз працює під управлінням операційної системи EC. Після додавання терморегулятора до застосунку ви отримаєте додаткові можливості, такі як:

1. Встановлення графіку опалення: Зручно програмуйте час включення та вимикання системи опалення з вашого телефону, щоб забезпечити оптимальний комфорт вдома або в офісі.
2. Встановлення яскравості дисплея: Забезпечте оптимальну видимість дисплея в будь-який час доби та у будь-яких умовах освітлення.
3. Калібрування температури: Встановіть точне відображення температури, щоб забезпечити оптимальний контроль над кліматом у вашому приміщенні.

Зовнішній датчик температури

Довжина датчика три метри забезпечує гнучкість та можливість оптимально розташовувати датчик для максимально точного контролю за температурою. Це забезпечує ефективність роботи терморегулятора, дозволяючи вам насолоджуватися комфортом у будь-яких умовах.

Переваги цифрового датчика температури

• дозволяє точно вимірювати температуру підлоги, похибка менш як 1 градус
• довжина проводу 3 метри
• розмір датчика 20х6х3 мм
• клас захисту ІР20
• живлення датчика становить від 3,3В до 5В
• Час вимірювання, не перевищує 750 мс
• Для приєднання до мікроконтролера потрібні тільки 3 дроти

Позначення дротів цифрового датчика температури

VDD – червоний (плюс)
DQ - жовтий або білий (інформаційний)
GND – чорний (мінус)

Новий дизайн зі збільшеним дисплеєм

Терморегулятор має не лише прекрасний дизайн, а й чітко видимий великий дисплей. Це дозволить вам контролювати та підтримувати комфортну температуру в приміщенні з легкістю та ефективністю.

Найвища якість і увага до кожної деталі

Терморегулятор виготовлений з високоякісних матеріалів. Сенсорний екран та рамка виконані з загартованого скла, а контактна група виготовлена з міді. Терморегулятор не піддається впливу ультрафіолету і навіть під прямим сонячним промінням його колір залишається як новий роками. Він прослужать тривалий час, зберігаючи свій оригінальний вигляд і незмінну якість поверхні.

Скляна поверхня із захистом від подряпин

Сенсорний екран та рамка терморегулятора виготовлені з загартованого скла. Це не лише надає йому сучасний та елегантний вигляд, але гарантує тривалу збереженість привабливого зовнішнього вигляду пристрою.

Принцип роботи

Режим підтримки температури. У спокійному режимі на дисплеї терморегулятора показується поточна температура повітря у приміщенні. Для того, щоб встановити бажану температуру, просто доторкніться до сенсорних кнопок "+" або "-". Наприклад, якщо ви виберете температуру 20°, терморегулятор буде тримати опалювання увімкненим, поки фактична температура в приміщенні не досягне 20°. Якщо температура спаде до 18,9°, терморегулятор знову автоматично увімкнеться.

Режим таймера. Терморегулятор має функцію таймера, яка дозволяє вам встановити час, через який він автоматично вимкнеться.

Встановлення терморегулятора

Встановлюється в  з міжцентровим для кріпильних гвинтів - 60 мм. Розмір терморегулятора Livolo становить 80*80 мм.

Комплект постачання

-

- довжиною 3 метри

- з ;

- Гвинти;

- Коробка;

Підключення

Надзвичайно проста схема підключення, що дозволяє встановити терморегулятор навіть без додаткових зусиль або спеціальних знань.

При підключенні терморегулятора до сервоприводу, необхідно використовувати .
