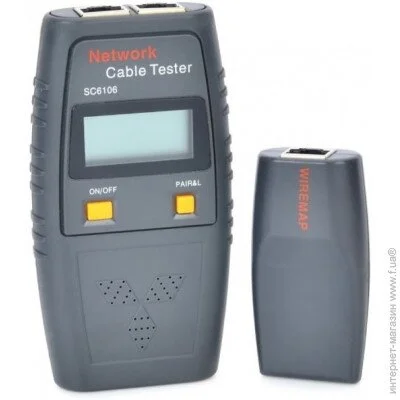

Кабельний тестер MASTER SC-6106, RJ-45 з можливістю пошуку обриву Кабельний тестер MASTER SC-6106 сучасний тестер під кабель кручена пара (UTP, FTP) з можливістю пошуку обриву. Можливості тестера дозволяють провести якісну перевірку кручений пари довжиною прокладки до 300 метрів. У перевірку включається факт розрив, КЗ, розведення. Подання інформації про довжину йде в метрах чи фунтах. З'єднання здійснюється через інтерфейс RJ-45. Використовуючи перехідники під RJ-11 та BNC пристрій успішно переходить на тестування коаксіального та телефонного кабелю. Перехідники не входять до комплектації. Довжина коаксіалу допустима до 500 метрів, а телефонного кабелю до 300. Телефонні до перевірки допускаються як на 2 так і на 4 жили. Джерелами живлення тут виступають чотири батареї типорозміру АА. Корпус виконаний у комфортній для користувача формі, розмірів 123 х 67 х 24 міліметри. Підготовка до роботи
- Для перевірки робочого стану дисплея при включенні тестера на ньому протягом двох секунд відобразяться всі цифри та позначення. Якщо тестер з функцією голосу, під час увімкнення заграє музика. Через 5 секунд тестер увійде в режим перевірки кабелю UTP. Цей режим встановлений за умовчанням при увімкненні тестера.
- Вибір типу кабелю, що перевіряється Натисніть кнопку тестера і утримуйте її протягом трьох секунд. При цьому на дисплеї по черзі відображатимуться позначки "UTP", "FTP", "TEL" та "BNC". Час відображення кожного позначення 2 секунди. Відпустіть кнопку тестера, коли на дисплеї з'явиться бажаний тип кабелю.
- Перевірка кабелю "UTP", "FTP" Вставте один кінець кабелю, що перевіряється, в гніздо тестера з написом "MAIN", другий кінець з'єднайте з заглушкою-термінатором, або з гніздом тестера з написом "LOOPBACK". Натисніть кнопку перевірки (голосова функція тестера скаже "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
- Перевірка телефонної лінії Даний тестер дозволяє перевіряти як двожильні, так і чотирижильні телефонні кабелі. Вставте один кінець кабелю, що перевіряється, в гніздо тестера з написом "MAIN", використовуючи перехідник RJ45-RJ11, другий кінець через аналогічний перехідник з'єднайте з заглушкоютермінатором, або з гніздом тестера з написом "LOOPBACK". Натисніть кнопку перевірки (голосова функція тестера скаже "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
- Перевірка коаксіального кабелю Вставте один кінець кабелю, що перевіряється, в гніздо тестера з написом "MAIN", використовуючи перехідник RJ45-BNC, другий кінець через аналогічний перехідник з'єднайте з заглушкоютермінатором, або з гніздом тестера з написом "LOOPBACK". Натисніть кнопку перевірки (голосова функція тестера скаже "start test"), після перевірки результати тесту відобразяться на дисплеї (голосова функція тестера оголосить результат).
