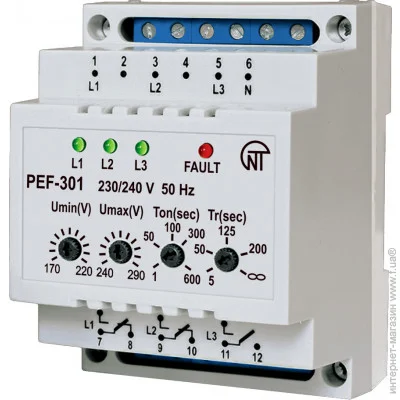

Універсальний автоматичний електронний електронний перемикач фаз PEF-301 (далі за текстом PEF-301, пристрій) призначений для живлення промислового та побутового однофазного навантаження 230/240В, 50Гц від трифазної чотирипровідної мережі 3х400+N з метою забезпечення безперебійного живлення особливо відповідальних захисту їх від неприпустимих коливань напруги у мережі.
Залежно від наявності та якості напруги на фазах PEF-301 автоматично робить вибір найбільш сприятливої ??фази та живить від неї однофазне навантаження будь-якої потужності:
Залежно від наявності та якості напруги на фазах PEF-301 автоматично робить вибір найбільш сприятливої ??фази та живить від неї однофазне навантаження будь-якої потужності:
- - за потужності до 3,6 кВт (16 А) навантаження живиться безпосередньо від PEF-301;
- - при потужності, яка перевищує 3,6 кВт (16 А), PEF-301 управляє котушками магнітних пускачів (МП) відповідної потужності (МП у комплект не входять).
Пороги мінімальної та максимальної напруги визначаються користувачем.
Технічні характеристики
- Номінальний режим роботи: тривалий
- Номінальна фазна напруга, В: 230/240
- Частота мережі, Гц: 45 - 65
- Гармонійний склад (несинусоїдність) напруги: ДСТУ EN 15160:2014
- Діапазон спрацьовування Umin, В: 160 - 210
- Діапазон спрацьовування, Umax, В: 230 - 280
- Наявність повернення на пріоритетну фазу в діапазоні Тг (5-200) з: є
- Наявність повернення на пріоритетну фазу в діапазоні Тг (200-?), з: ні
- Діапазон регулювання часу повторного включення, Тon, з: 1 - 600
- Фіксована затримка перемикання (відключення) Umin, з: 12
- Час перемикання на резервні фази, не більше: 0,2
- Гістерезис (коефіцієнт повернення) за напругою, В: 5 - 7
- Точність визначення порога спрацьовування: ±3
- Макс. комутований струм (активний) вихідних контактів, А, не менше: 16
- Фазна напруга, при якій зберігається працездатність приладу: 400
- Коротко допустиме макс. фазна напруга, при якій зберігається працездатність, В: 450
- Потужність (під навантаженням), Вт, трохи більше: 1,0
- Клас захисту від ураження електричним струмом: II
- Категорія перенапруги: II
- Допустимий ступінь забруднення: II
- Номінальна напруга ізоляції B: 450
- Номінальна імпульсна напруга, що витримується, кВ: 2,5
- Ступінь захисту пристрою: IP20
- Кліматичне виконання: УХЛ3.1
- Габаритні розміри, мм: 70 х 90 х 65
- Маса, кг, не більше: 0,200
- Перетин проводів для підключення до клем, мм2: 0,5 - 2
- Момент затягування гвинтів клем, Н*м: 0,4
- Монтаж: на стандартну DIN-рейку 35 мм
