Мегаомметр Protester MS5203 (2132519984)

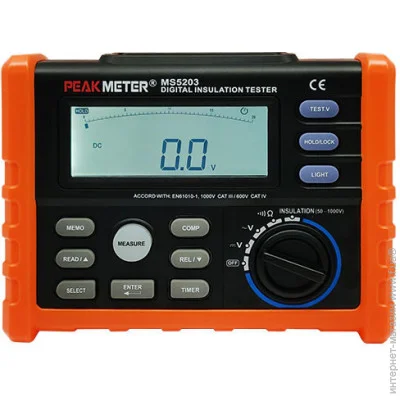

Мегаомметр (0-10 Г) (тестер опору ізоляції) PROTESTER MS5203 Цифровий тестер PROTESTER MS5203 застосовується для вимірювання опору ізоляції кабелю до 10 ГОм, а також ряду електричних величин і спеціальних: коефіцієнта діелектричного поглинання та індексу поляризації. Відрізняється гарною збіркою та надійністю, властивою торговій марці. Тест опору проводиться шляхом подачі напруги до кабелю, що перевіряється. Опір діелектрика ізоляції кабелю може досягати десятків і сотень ГігаОм. Проте крізь шар ізоляції протікає струм, за значенням якого, мегаомметр PROTESTER MS5203 розраховує показник опору. Для того щоб гарантувати проходження тестового струму через ізоляцію, потрібно забезпечити додаток напруги достатньої величини. Прилад розрахований на фіксований перелік напруги від 50В до максимальної величини 1000В. Режим роботи вибирається поворотним перемикачем: тест ізоляції (стану діелектричної оболонки кабелю), продзвонювання цілісності проводів, вимірювання напруги або вимкнення вимірювального приладу. Сервісні функції включаються за допомогою відповідних кнопок. Таймер призначений для завдання тимчасового інтервалу тестування і прилад проводитиме тести і впливатиме на об'єкт високою напругою протягом проміжку часу, що задається вручну, дозволяючи визначити ступінь надійності ізоляції. Це необхідно, щоб завершилися перехідні процеси, пов'язані з ємнісним опором провідників великої напруженості. Кабель є умовним конденсатором. Зазвичай часовий інтервал не менше 1 хвилини, щоб показання стабілізувалися. Може зберігати, зчитувати та очищати дані з пам'яті (клавіші READ, MEMO). Кнопка SELECT дозволяє в режимі вимірювання напруги відображати МАКС/МІН/СЕРЕДНІ значення, в режимі вимірювання якості ізоляції: ті ж значення + стан таймера, індекс поляризації. Є можливість увімкнути підсвічування дисплея. Пристрій має функції HOLD (фіксування останнього виміряного значення), COMPARE (порівняння – сигналізує звуком). У режимі відносних вимірювань (REL), тестер ізоляції показує різницю між поточним значенням та порівнянним (базовим). Індекс поляризації PI (Polarization Index) визначає ступінь старіння ізоляції. Метод виміру заснований на порівнянні величин опору ізоляції через 60 і 600 секунд після початку випробувань: PI = R10хв/R1хв. Розрахунок коефіцієнта абсорбції DAR (Dielectric Absorption Ratio) або діелектричного поглинання, що відображає ступінь зволоженості діелектрика ізоляції. Метод виміру заснований на порівнянні величин опору ізоляції, виміряних мегаомметр через 15 і 60 секунд після початку випробувань: DAR = R60сек/R15сек. Також MS5203 і вимірює постійну напругу до 1000В та змінну до 750В. Для генерації високовольтної напруги використовується джерела живлення у вигляді 6-ти батарейок (по 1,5 В). Щоб замінити елементи живлення, скористайтеся викруткою для зняття кришки відсіку для батарей. Заходи безпеки: Перед початком тестів опору ізоляції відключіть напругу, а також розрядьте конденсатори. Не застосовуйте при відкритому батарейному відсіку. Не використовуйте тестер поблизу джерел небезпечних газів, пилу та в умовах підвищеної вологості. Не торкайтеся до тестованого ланцюга. Не використовуйте вимірювальний пристрій із розрядженим джерелом живлення. Характеристики: Розміри: 180x140x65 мм Bec: 0.9 кг Харчування: 6 шт. AA Таймер: Так Підсвітка екрану: Так Вимірювані параметри: Запобігання DC/AC, Оптимізація ня ізоляції: ±5 % Діапазон вимірювання напруги AC/DC: З0 - 1000 B Чутливість вимірювання напруги AC/DC: 1 B Точність вимірювання напруги AC/DC: ±2 % Технічний струм: 1.8 мA Коефіцієнт устаткування DAR: Так Індекс поляризації PI: Так Зміна Договір:
