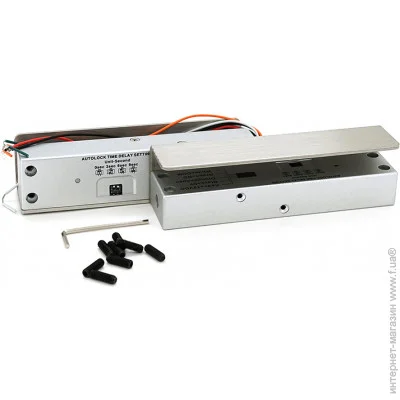

YB-500U(LED) – накладний електроригельний замок з підсвічуванням на скляні двері без рами системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення на скляні двері без рами завтовшки до 12мм. У комплект входить планка у відповідь з U-подібним кріпленням.
ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОКЯК ПРАЦЮЄ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК YB-500U(LED)
Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий).
Відкривається замок керуючим контактом (помаранчевий провід).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED)
• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 1000 кг
• Виходи: NC/COM
• Без харчування: відкрито
• Харчування: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри:
замок: 150x40x37 (мм)
ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд
КОМПЛЕКТАЦІЯ
електроригельний замок
U-подібна планка у відповідь
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція.
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED)
Прикріпіть замок на скляні двері без рами;
*якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту
Підкладіть накладку під замок і закутіть болти, що фіксують;
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
Згідно з інструкцією підключення, приєднайте електроригельний замок YB-500U(LED) до живлення та керуючих пристроїв системи контролю доступу
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для встановлення на скляні двері без рами завтовшки до 12мм. У комплект входить планка у відповідь з U-подібним кріпленням.
ЩО ТАКЕ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
Під час закриття дверей, вбудований в замок геркон реагує на магніт у планці у відповідь, і замикає контакт соленоїда, що висуває ригель.
У разі відключення електроживлення замок знаходиться у відкритому стані (ригель засунутий).
Відкривається замок керуючим контактом (помаранчевий провід).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРІГЕЛЬНИЙ ЗАМОК
В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED)
• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 1000 кг
• Виходи: NC/COM
• Без харчування: відкрито
• Харчування: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри:
замок: 150x40x37 (мм)
ригель: діаметр 16 мм, довжина 13 мм (прямий)
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд
КОМПЛЕКТАЦІЯ
електроригельний замок
U-подібна планка у відповідь
монтажний комплект
кріпильні накладки для порожнистої металевої коробки
інструкція.
ВСТАНОВЛЕННЯ ЕЛЕКТРОРІГЕЛЬНОГО ЗАМКУ YB-500U(LED)
Прикріпіть замок на скляні двері без рами;
*якщо товщина скляних дверей менше 12мм, використовуйте спеціальні кріпильні накладки з комплекту
Підкладіть накладку під замок і закутіть болти, що фіксують;
Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
Згідно з інструкцією підключення, приєднайте електроригельний замок YB-500U(LED) до живлення та керуючих пристроїв системи контролю доступу
