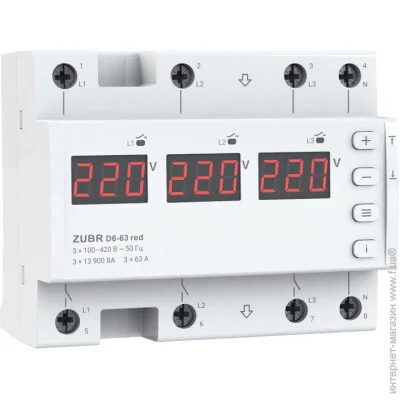

Реле напряжения D6-63red предназначено для защиты бытового и промышленного электрооборудования (в т.ч. трехфазных электродвигателей) и может работать в режимах: однофазной или трехфазной нагрузки.
В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме D6-63red можно использовать вместо трех однофазных реле!
В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы.
В таком режиме D6-63red можно использовать вместо трехфазного реле с контактором!
Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.
-2 режима работы. Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле.
Коммутация осуществляется внутренними силовыми реле, соответственно, дополнительно контактор, как в модели 3F, не нужен.
-компактное среди аналогов, занимает всего 6 модулей.
Технические характеристики D6-63red
Категория продукции:Реле напряжения
Ток, А:3х63
Способ монтажа:На DIN-рейку
Количество фаз:3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозащита:Есть
TrueRMS:Есть
Проф. задержка отключения:Есть
Нижний предел напряжения:120-210 В
Верхний предел напряжения:220-280 В
Номинальная мощность нагрузки:3 x 13 900 ВА
Время отключения нагрузки при снижении напряжения:0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:не более 0,04 с
Время задержки включения нагрузки:3-600 с
Перекос (асимметрия) фаз:10-80 В
Время отключения при перекосе фаз:0-30 с
Напряжение питания:3 х 100–420 В ~ 50 Гц
Масса:0,43 кг ±10%
Габаритные размеры (Ш х В х Г):106 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:10 000 циклов
Количество коммутаций без нагрузки, не менее:500 000 циклов
Степень защиты по ГОСТ 14254:IP20
Мощность, ВА:больше 10 000
Комплект поставки:реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шРеле напруги D6-63red призначене для захисту побутового та промислового електроустаткування (в т. ч. трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.
У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та у разі аварії на одній із фаз, буде вимкнена лише аварійна фаза. У такому режимі D6-63red можна використовувати замість трьох однофазних реле!
У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі аварії на одній із фаз будуть вимкнені всі фази.
У такому режимі D6-63red можна використовувати замість трифазного реле із контактором!
Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Усі налаштування та значення аварійних вимкнень зберігаються в незалежній пам'яті.
-2 режими роботи. Може працювати як три однофазних реле в одному корпусі з незалежними налаштуваннями та як трифазне реле.
Комутація здійснюється внутрішніми силовими реле, відповідно додатково контактор, як у моделі 3F, не потрібен.
-Компактне серед аналогів, займає всього 6 модулів.
Технічні характеристики D6-63red
Категорія продукції:Реле напруги
Струм, А:3х63
Спосіб монтажу: На DIN-рейку
Кількість фаз:3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозахист:Є
TrueRMS:Є
Проф. затримка відключення:Є
Нижня межа напруги:120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 3 x 13 900 ВА
Час відключення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не більше 0,04 с (<120 В)
Час відключення навантаження при перевищенні напруги: не більше 0,04 с
Час затримки включення навантаження: 3-600 с
Перекіс (асиметрія) фаз: 10-80 В
Час відключення при перекосі фаз: 0-30 с
Напруга живлення: 3 х 100–420 В ~ 50 Гц
Маса:0,43 кг ±10%
Габаритні розміри (Ш х В х Г): 106 х 85 х 66 мм
Кількість комутацій під навантаженням не менше:10 000 циклів
Кількість комутацій без навантаження, щонайменше:500 000 циклів
Ступінь захисту згідно з ГОСТ 14254:IP20
Потужність, ВА:більше 10 000
Комплект поставки: реле - 1 шт, гарантійний талон, інструкція та техпаспорт - 1 шт, пакувальна коробка - 1 шт
В режиме однофазной нагрузки реле защищает от критических скачков напряжения в сети и в случае аварии на одной из фаз, будет выключена только аварийная фаза. В таком режиме D6-63red можно использовать вместо трех однофазных реле!
В режиме трехфазной нагрузки реле защищает от критических скачков напряжения в сети, асимметрии, обрыва фаз (функцию можно выключить), контролирует порядок чередования фаз (функцию можно выключить) и в случае аварии на одной из фаз, будут выключены все фазы.
В таком режиме D6-63red можно использовать вместо трехфазного реле с контактором!
Во время работы реле измеряет и отображает действующее значение напряжения на каждой из фаз. Все настройки и значения аварийных отключений сохраняются в энергонезависимой памяти.
-2 режима работы. Может работать как три однофазных реле в одном корпусе с независимыми настройками и как трехфазное реле.
Коммутация осуществляется внутренними силовыми реле, соответственно, дополнительно контактор, как в модели 3F, не нужен.
-компактное среди аналогов, занимает всего 6 модулей.
Технические характеристики D6-63red
Категория продукции:Реле напряжения
Ток, А:3х63
Способ монтажа:На DIN-рейку
Количество фаз:3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозащита:Есть
TrueRMS:Есть
Проф. задержка отключения:Есть
Нижний предел напряжения:120-210 В
Верхний предел напряжения:220-280 В
Номинальная мощность нагрузки:3 x 13 900 ВА
Время отключения нагрузки при снижении напряжения:0,1-10,0 с (>120 В), не более 0,04 с (<120В)
Время отключения нагрузки при превышении напряжения:не более 0,04 с
Время задержки включения нагрузки:3-600 с
Перекос (асимметрия) фаз:10-80 В
Время отключения при перекосе фаз:0-30 с
Напряжение питания:3 х 100–420 В ~ 50 Гц
Масса:0,43 кг ±10%
Габаритные размеры (Ш х В х Г):106 х 85 х 66 мм
Количество коммутаций под нагрузкой, не менее:10 000 циклов
Количество коммутаций без нагрузки, не менее:500 000 циклов
Степень защиты по ГОСТ 14254:IP20
Мощность, ВА:больше 10 000
Комплект поставки:реле - 1 шт, гарантийный талон, инструкция и техпаспорт - 1 шт, упаковочная коробка - 1 шРеле напруги D6-63red призначене для захисту побутового та промислового електроустаткування (в т. ч. трифазних електродвигунів) і може працювати в режимах: однофазного або трифазного навантаження.
У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі та у разі аварії на одній із фаз, буде вимкнена лише аварійна фаза. У такому режимі D6-63red можна використовувати замість трьох однофазних реле!
У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і у разі аварії на одній із фаз будуть вимкнені всі фази.
У такому режимі D6-63red можна використовувати замість трифазного реле із контактором!
Під час роботи реле вимірює та відображає діюче значення напруги на кожній із фаз. Усі налаштування та значення аварійних вимкнень зберігаються в незалежній пам'яті.
-2 режими роботи. Може працювати як три однофазних реле в одному корпусі з незалежними налаштуваннями та як трифазне реле.
Комутація здійснюється внутрішніми силовими реле, відповідно додатково контактор, як у моделі 3F, не потрібен.
-Компактне серед аналогів, займає всього 6 модулів.
Технічні характеристики D6-63red
Категорія продукції:Реле напруги
Струм, А:3х63
Спосіб монтажу: На DIN-рейку
Кількість фаз:3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
Термозахист:Є
TrueRMS:Є
Проф. затримка відключення:Є
Нижня межа напруги:120-210 В
Верхня межа напруги: 220-280 В
Номінальна потужність навантаження: 3 x 13 900 ВА
Час відключення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не більше 0,04 с (<120 В)
Час відключення навантаження при перевищенні напруги: не більше 0,04 с
Час затримки включення навантаження: 3-600 с
Перекіс (асиметрія) фаз: 10-80 В
Час відключення при перекосі фаз: 0-30 с
Напруга живлення: 3 х 100–420 В ~ 50 Гц
Маса:0,43 кг ±10%
Габаритні розміри (Ш х В х Г): 106 х 85 х 66 мм
Кількість комутацій під навантаженням не менше:10 000 циклів
Кількість комутацій без навантаження, щонайменше:500 000 циклів
Ступінь захисту згідно з ГОСТ 14254:IP20
Потужність, ВА:більше 10 000
Комплект поставки: реле - 1 шт, гарантійний талон, інструкція та техпаспорт - 1 шт, пакувальна коробка - 1 шт
