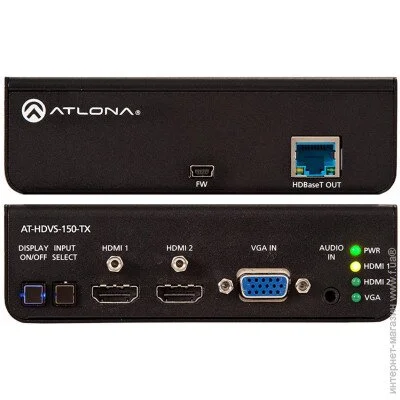

Передатчик с коммутатором Atlona AT-HDVS-150-TX

Коммутатор Atlona AT-HDVS-150-TX 3х1 для HDMI и VGA источников с выходом на HDBaseT. Спроектирован как удаленный передатчик для матричного коммутатора AT-UHD-CLSO-824, включает в себя преимущества коммутатора с автоматическим переключением и передачи сигнала на большие расстояния, по одному кабелю витой пары Коммутатор Atlona AT-HDVS-150-TX 3х1 для HDMI и VGA источников с выходом на HDBaseT. Он имеет два HDMI входа и VGA с 3.5 мм аудио входом. Спроектирован как удаленный передатчик для матричного коммутатора AT-UHD-CLSO-824, включает в себя преимущества коммутатора с автоматическим переключением и передачи сигнала на большие расстояния, по одному кабелю витой пары, используя технологию HDBaseT. HDMI сигналы с видео разрешением до 4K/UHD @ 60Гц с эмбеддированным аудио, а с VGA входа видео сигналы с разрешением до 19201200 и сигналы управления могут передаваться на расстоянии до 70 метров. Коммутатор позволяет автоматически управлять питанием дисплея, автоматически переключать источники, на ряду с другими преимуществами. Коммутатор может использовать питание от матричного коммутатора AT-UHD-CLSO-824 по витой паре через Ethernet. Atlona AT-HDVS-150-TX идеально подходит для передачи АВ сигналов на большие расстояния с возможностью управления дисплеем, и в тех случаях когда необходимо использовать аналоговые и цифровые источники сигналов.
Увеличение количества удаленных источников
Коммутатор Atlona AT-HDVS-150-TX расширяет входные возможности для модели AT-UHD-CLSO-824. Каждый удаленный коммутатор/передатчик позволяет подключать до трех источников, с управлением для выбора источника и возможностью управления питанием дисплея или проектора, когда используется внешняя система управления. Серия HDVS спроектирована для удобной работы аналоговых источников с цифровыми дисплеями, и позволяет современным HDMI дисплеям работать с устаревающими VGA источниками. А также эта серия позволяет использовать технологию HDBaseT для избежания огромного количества кабелей при передаче сигнала на большие расстояния. Автоматическое управление дисплеем AT-HDVS-150-TX позволяет управлять дисплеем через RS-232 сигналы управления. Когда коммутатор интегрирован с дисплеем, AT-HDVS-150-TX позволяет автоматически включать питание дисплея, например при подключении ноутбука. А после того как ноутбук отключается из АВ сети, питание у телевизора выключается.

• RS-232 – Большинство дисплеев и проекторов имеют управление через RS-232, которое можно подавать напрямую от коммутатора. Коммутатор способен посылать команды через RS-232 для автоматического управления дисплеем.

Надежное автоматическое переключение Автоматический выбор источника на модели AT-HDVS-150-TX осуществляется путем определения активного видео сигнала, вместо того чтобы искать сигнал 5-вольт, или сигнал hot plug. Это означает, что такие устройства как DVR, DisplayPort адаптеры смогут корректно работать с коммутатором AT-HDVS-150-TX. AT-HDVS-150-TX идеальное решение для:

• учебных заведений – Коммутатор устанавливается в зоне докладчика для работы с удаленными видео сигналами, такими как ноутбук и документ камера. Автоматическое переключение определяет активный источник сигнала и передает сигнал по витой паре на коммутатор.
• коммерческих помещений – Коммутатор устанавливается на столе для заседаний, для того чтобы каждый докладчик мог легко подключиться к АВ системе. Когда интегрирован с системой управления, команды могут посылаться на дисплей с кнопок управления на коммутаторе.

Особенности Atlona AT-HDVS-150-TX
3х1 HDBaseT коммутатор

• Два HDMI входа плюс VGA вход с 3.5мм Аудио разъемом.
• Позволяет современным HDMI дисплеям работать с устаревающими VGA источниками

Передача HDMI на большие расстояния

• Передача АВ сигналов на расстояние до 70 м @ 1080P и до 40 м. @ 4K/UHD используя CAT6a/7 кабель
• Использует не дорогой и удобный в применении кабель витой пары, для надежной инсталяции

Автоматическое управление дисплеем

• Автоматическое управление питанием проектора, в зависимости от режима работы масштабатора. Сигналы управления передаются по RS-232
• Устраняет необходимость в сложных системах управления, для небольших АВ систем. Управление дисплее через AT-UHD-CLSO-824

Автоматический выбор источника, используя технологию определения видео сигнала

• Выбор активного источника сигнал при подключении нового источника или если был прерван видео сигнал.
• Устраняет необходимость в сложных системах управления в АВ системе.

Кнопки управления ни лицевой панели

• Отменяет автоматическое переключение, когда два активных источника присутствуют
• Простое ручное управление позволяет выступающему сохранить контроль над АВ системой

Управление питанием дисплея с лицевой панели

• Удаленное управление питанием дисплея, или выключение звука на дисплее
• Устраняет необходимость ручного управления дисплеем, или использования ИК пульта управления

Спецификация

Видео разрешение
Видео	40962160@24/25/30/50*/60Hz*, 38402160@24/25/30/50*/60Hz*, 2048x1080p, [email protected]/24/25/29.97/30/50/59.94/60Hz, 1080i@50/59.94/60Hz, 720p@50/59.94/60Hz, 576p, 576i, 480p, 480i
VESA	25602048, 25601600, 20481536, 19201200, 16801050, 16001200, 1600900, 1440900, 14001050, 1366768, 1360768, 12801024, 1280800 1280768, 1152768, 1024768, 800600, 640480
Цветовая модель	YUV, RGB
Цветовая субдискретизация	4:4:4, 4:2:2, 4:2:0*
Глубина цвета	8-бит, 10-бит, 12-бит
Аудио
Аналоговый вход	Стерео 2х канальный
HDMI вх. и HDBaseT вых.	Стерео 2х канальный, LPCM 5.1, LPCM 7.1, Dolby Digital, DTS 5.1, Dolby Digital+, Dolby TrueHD, DTS-HD Master Аудио
Частота дискретизации	32кГц, 44.1кГц, 48кГц, 88.2кГц, 96кГц, 176.4кГц, 192кГц
Скорость передачи данных	до 24-бит
Расстояние
CAT5e/6 @ 4K	до 35 метров
CAT6a/7 @ 4K	до 40 метров
CAT5e/6 @ 1080p	до 60 метров
CAT6a/7 @ 1080p	до 70 метров
HDMI Вх/Вых @ 4K	до 5 метров
HDMI Вх/Вых @ 1080p	до 10 метров
Сигнал
Пропускная способность	10.2 Gbps
CEC	Да
HDCP	1.4
Температура
Работы	0°C до 50°C
Хранения	-20°C до 60°C
Влажность	20 до 90% без конденсации
Питание
Потребление	18.7W (в паре)
Размеры
В x Ш x Г	38 x 127 x 102 (мм)
Вес
Устройства	2.34 кг
Сертификация
Устройства	CE, FCC

*40962160@50/60Гц и 38402160@50/60Гц поддерживают Цветовую субдискретизацию только 4:2:0 8-бит
