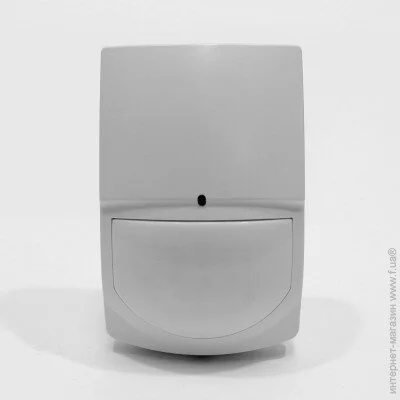

Інфрачервоний датчик руху
Застосування внутрішній, провідний
Дистанція виявлення до 18 метрів
Тривожний вихід та тампер НЗ
Діапазон робочих температур -20…+50 С
Габаритні розміри 92х59х37 мм
Імунітет до тварин 15/25 кг
Принцип роботи датчика Crow SWAN Quad
Crow SWAN Quad – датчик руху, призначений для стеження за довкіллям в інфрачервоному діапазоні у закритих приміщеннях. Основним робочим елементом є счетверенный PIR-елемент, що забезпечує підвищену чутливість датчика. Завдяки цифровій мікропроцесорній обробці сигналів, що надходять, здійснюється додатковий аналіз маси і швидкості об'єктів, що переміщаються в зоні, що спостерігається. Це дозволяє відфільтровувати помилкові спрацьовування, наприклад, від свійських тварин.
Монтаж та експлуатація
У даного датчика можливе регулювання лічильника імпульсів. У випадку, якщо в зоні, що аналізується, можливий рух дрібних (до 25 кг) тварин — рекомендується встановити лічильник імпульсів на 2-3. Це трохи зменшить чутливість датчика, але дозволить уникнути помилкових тривог. Якщо ж у зоні, що спостерігається, не передбачається перебування тварин — рекомендується встановити значення лічильника імпульсів на 1-2. Це збільшить чутливість датчика.
Датчик руху найбільш ефективний при встановленні упоперек потенційного маршруту проникнення. Слід враховувати при виборі місця монтажу. Крім того, не рекомендується встановлювати датчик навпроти предметів (фіранок), що рухаються, потоків холодного (кондиціонери) або теплого (опалювальні батареї) повітря.
Від несанкціонованого доступу датчик захищений тампером. Робота з NC-шлейфом дозволяє підключати датчик до будь-якого центрального блоку сигналізацій, що підтримує роботу з такими шлейфами.
Ефективна дальність виявлення становить 18 метрів, горизонтальний кут виявлення – 110 , вертикальний кут виявлення – 80 . Рекомендована висота монтажу – від 1,8 до 2,4 м від рівня підлоги.
У комплект поставки входить лінза з ширококутною діаграмою спрямованості, яку – за потреби – можна замінити на лінзу типу «штора» чи «коридор».
Технічні характеристики Crow SWAN Quad
Призначений для виявлення рухів людини в приміщенні, що охороняється.
Регульована чутливість датчика
Простий та зручний монтаж
Сучасний та компактний дизайн
Корпус датчика виконаний із міцного якісного ABS пластику.
Можливість монтажу датчика на будь-яких поверхнях
Можливість відключення світлодіодного індикатора
Ігнорування свійських тварин вагою до 15/25 кг.
Не спрацьовує на випадкові рухи предметів
Датчик захищений від розтину тампером
Підтримується будь-якими центральними блоками охоронних сигналізацій, які працюють із NC шлейфами
Захищеність від RF інтерференцій у частотному діапазоні 10-1000 МГц
Захист від EMI інтерференцій 50 000 В
Діапазон робочих температур –20 – +50С
Габаритні розміри – 92х59х37мм
Застосування внутрішній, провідний
Дистанція виявлення до 18 метрів
Тривожний вихід та тампер НЗ
Діапазон робочих температур -20…+50 С
Габаритні розміри 92х59х37 мм
Імунітет до тварин 15/25 кг
Принцип роботи датчика Crow SWAN Quad
Crow SWAN Quad – датчик руху, призначений для стеження за довкіллям в інфрачервоному діапазоні у закритих приміщеннях. Основним робочим елементом є счетверенный PIR-елемент, що забезпечує підвищену чутливість датчика. Завдяки цифровій мікропроцесорній обробці сигналів, що надходять, здійснюється додатковий аналіз маси і швидкості об'єктів, що переміщаються в зоні, що спостерігається. Це дозволяє відфільтровувати помилкові спрацьовування, наприклад, від свійських тварин.
Монтаж та експлуатація
У даного датчика можливе регулювання лічильника імпульсів. У випадку, якщо в зоні, що аналізується, можливий рух дрібних (до 25 кг) тварин — рекомендується встановити лічильник імпульсів на 2-3. Це трохи зменшить чутливість датчика, але дозволить уникнути помилкових тривог. Якщо ж у зоні, що спостерігається, не передбачається перебування тварин — рекомендується встановити значення лічильника імпульсів на 1-2. Це збільшить чутливість датчика.
Датчик руху найбільш ефективний при встановленні упоперек потенційного маршруту проникнення. Слід враховувати при виборі місця монтажу. Крім того, не рекомендується встановлювати датчик навпроти предметів (фіранок), що рухаються, потоків холодного (кондиціонери) або теплого (опалювальні батареї) повітря.
Від несанкціонованого доступу датчик захищений тампером. Робота з NC-шлейфом дозволяє підключати датчик до будь-якого центрального блоку сигналізацій, що підтримує роботу з такими шлейфами.
Ефективна дальність виявлення становить 18 метрів, горизонтальний кут виявлення – 110 , вертикальний кут виявлення – 80 . Рекомендована висота монтажу – від 1,8 до 2,4 м від рівня підлоги.
У комплект поставки входить лінза з ширококутною діаграмою спрямованості, яку – за потреби – можна замінити на лінзу типу «штора» чи «коридор».
Технічні характеристики Crow SWAN Quad
Призначений для виявлення рухів людини в приміщенні, що охороняється.
Регульована чутливість датчика
Простий та зручний монтаж
Сучасний та компактний дизайн
Корпус датчика виконаний із міцного якісного ABS пластику.
Можливість монтажу датчика на будь-яких поверхнях
Можливість відключення світлодіодного індикатора
Ігнорування свійських тварин вагою до 15/25 кг.
Не спрацьовує на випадкові рухи предметів
Датчик захищений від розтину тампером
Підтримується будь-якими центральними блоками охоронних сигналізацій, які працюють із NC шлейфами
Захищеність від RF інтерференцій у частотному діапазоні 10-1000 МГц
Захист від EMI інтерференцій 50 000 В
Діапазон робочих температур –20 – +50С
Габаритні розміри – 92х59х37мм
