Описание датчик затопления Электрон со светодиодом Octopus
Датчик затопления со светодиодом Octopus используется для детекции затопления и передачи сигнала тревоги на охранный прибор. Датчик оснащен встроенным реле, поэтому с его помощью можно управлять небольшой нагрузкой (светодиодами, реле, оповещателем и т.д.). Такие датчики затопления применяются в системах охраны и автоматических системах управления подачей воды: в ванных комнатах, котельных, бойлерных, складских помещениях.
Принцип действия и установка Octopus

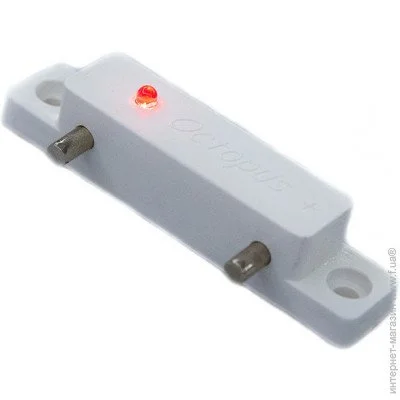

На нижней поверхности корпуса извещателя расположены два контактных штыря для обнаружения воды. Сверху корпуса извещателя выводится 4х жильный кабель для подключения. Светодиод на лицевой стороне корпуса информирует о состоянии извещателя. Электронная схема извещателя рассчитана на питание от постоянного тока 12В, выход извещателя - гальванически изолированные («сухие») нормально замкнутые контакты электронного реле.
При наличии питания и отсутствии затопления, светодиод светится и контакты реле замкнуты (контроль шлейфа, контроль питания), при затоплении (срабатывании) не светится, контакты реле разомкнуты. Степень защиты корпуса датчика - IP 68.
Устанавливается датчик Octopus в районе предполагаемого возможного затопления. Для размещения необходимо снять защитный слой с липкой ленты и закрепить датчик, плотно прижав корпус к месту установки. В случае ненадежности закрепления с помощью ленты, можно дополнительно закрепить двумя шурупами (входят в комплект).
При подключении питания необходимо соблюдать полярность, «плюс» - красный, «минус» - черный, контакты реле - желтый и синий.
Функциональные особенности Octopus
- Водонепроницаемый датчик с никелированными контактами, степень защиты IP-68;
- Моментально обнаружит затопление;
- Работает с любыми проводными системами сигнализации;
- Отбой тревоги при высыхании воды;
