Обзор Gigabyte GA-870A-UD3

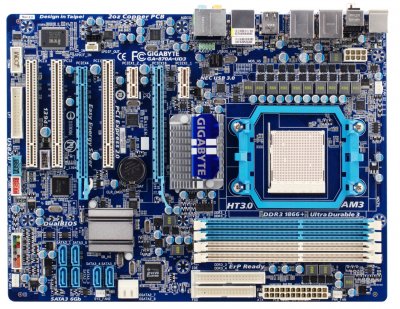

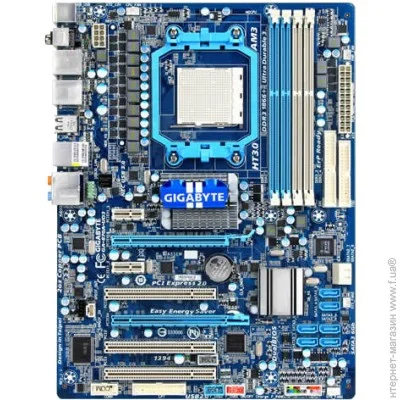

Обзор материнской платы Gigabyte GA-870A-UD3 AM3 ATX
Чипсет AMD 870 выпущен компанией AMD как новое решение для продуктов среднего класса. Продукты на его основе появились на рынке сравнительно недавно, апреле-мае 2010 года. Чипсет предназначен для построения материнских плат под процессоры Phenom II или Athlon II или другие процессоры под сокет АМ3. Чипсет поддерживает работу с южными мостами от SB600 до SB750. Чипсет поддерживает множество современных технологий, единственное в нем не предусмотрено наличие встроенного графического ядра. Компания Gigabyte выпустила своё решение на базе данного чипсета. Отличительной чертой можно назвать присутствие огромного количества внешних интерфейсных разъёмов.
Изюминкой данной материнской платы можно назвать наличие двух разъёмов PCIe x16. Вот только язык не очень поворачивается называть из 16-ти скоростными. Причина тут одна, чипсет AMD 870 поддерживает установку только одного графического разъёма, и как следствие второй разъём будет работать только в режиме х4. При этом, если пользователь решит установить вторую видеокарту, то получит первый разъём со скоростью х16, второй разъём со скоростью х4. Но это ещё не всё. Поскольку взяться линиям PCIe попросту неоткуда, система “отбирает” их у разъёмов PCIe х1. Т.е. при установке второго графического адаптера пользователь придётся отказаться от использования обеих разъёмов PCIe х1.
В остальном же дизайн и набор интерфейсов не позволяет однозначно заявить о ультра современности или же наоборот о моральном устаревании материнской платы Gigabyte 870A-UD3. И всё от того, что производитель расположил на плате и довольно современные разъёмы и явно “морально устаревшие” разъёмы, такие как COM-порт и разъём для флоппи дисков. Каждый из разъёмов, установленных на материнской плате имеет надпись на донышке. Некоторое неудобство вызывает расположение Sata разъёмов на материнской плате. Их ориентация, вертикально относительно поверхности платы, может вызвать затруднения в их использовании, при установке длинно профильной видеокарты. По крайней мере из шести имеющихся портов Sata, четыре станут недоступными. Здесь естественно недоработка производителя, и уже давно стоило перейти на боковое расположение этих разъёмов.
Комплектация платы, как для продукта среднего уровня, очень даже приличная. Более того, можно смело сказать что комплектация платы находится на уровне топовых моделей, и более широкую комплектацию можно найти на материнских платах high-end уровня на базе чипсета AMD 890FX.

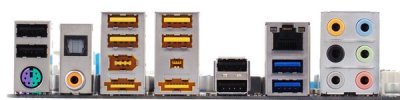

На плате имеется два порта eSATA v.2.0. В добавок к восьми портов USB 2.0 имеется также и два порта USB 3.0 .
Система охлаждения материнской платы не имеет каких то излишеств. Два простеньких алюминиевых радиатора, причём радиатор чипсета на половину своей ширины выполнен низкопрофильным. Скорее всего сделано это с целью обеспечения свободного доступа для установки платы расширения в первый разъём PCIe х1. Хотя и такого укороченного радиатора вполне хватит для того, что бы справится с охлаждением и так не слишком горячего чипсета.

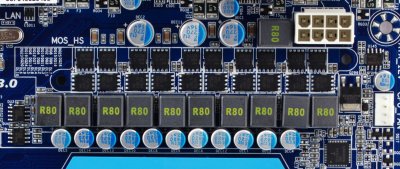

Вызывает уважение организация подсистемы питания. Так стабилизатор напряжения имеет 10 каналов, два из которых используются для нужд питания северного моста. Каждый канал имеет по два полевых транзистора Low RDS, которые являются очень высокоэффективными. Дросселя выполнены из катушек с ферритовыми сердечниками. Все без исключения конденсаторы использованные при построении системы питания, являются твердотельными. В целом настолько добротно организованная система питания позволяет обеспечить поддержку процессоров с заявленным тепловым пакетом равным 140 ваттам. Таким образом видно, что организация системы питания, причём полностью в соответствии с концепцией Ultra Durable, выполнена аналогично тому, как она организуется на более дорогих моделях. Исключение составляет только отсутствие радиаторов охлаждения на полевых транзисторах. Но ведь на то и имеются топ линейки, что бы в них учитывать даже такие мелочи, а рассматриваемая нами плата, относится к среднему бюджетному сегменту.
Аналогично более дорогим моделям, на материнской плате организована возможность восстановления системы, путём возврата к заранее сохранённым настройкам BIOS, в случае неудачного разгона. Возможно это благодаря технологии Dual BIOS, которая предусматривает наличие резервной микросхемы BIOS на материнской плате.
Комплект поставки особо не балует покупателя. Присутствует стандартный набор из документации, заглушки на корпус, фирменных Sata шлейфов с металлическими защёлками и диска с программным обеспечением и драйверами.
Функциональные возможности
Материнская плата построена на связке северный мост AMD 870 и южный SB850, что собственно в основном и диктует функциональные возможности. Подключение накопителей можно осуществлять посредствам восьми Sata портов, из которых шесть портов версии 3.0 и два порта версии Sata 2.0. Причём два порта второй версии реализованы на внешнем контроллере и используют интерфейс PCIe х1. Остальные контроллеры, расположенные на поверхности материнской платы, обеспечивают следующие функциональные возможности:
- Восьмиканальный интегрированный HD-звук, обеспечиваемый чипом Realtek ALC892;
- Сетевой контроллер работающий со скоростью 10/100/1000 Мбит/с, построен на базе чипа Realtek 8111D и также использует интерфейс PCIe х1;
- Три порта IEEE1394a, два из которых выведены на заднюю панель и ещё один расположен на плате, на основе чипа TI TSB43AB23;
- Кроме двух расположенных на плате порта Sata 2.0, ещё два выведены на заднюю панель в виде двух разъёмов eSata;
- Два порта USB v.3.0, выведенные на заднюю панель. Построены на базе чипа NEC D720200F1;
- Комплекс системного мониторинга, основанный на базе чипа ITE IT8720F. Позволяет получить доступ к автоматической регулировке частотой вращения вентилятора.

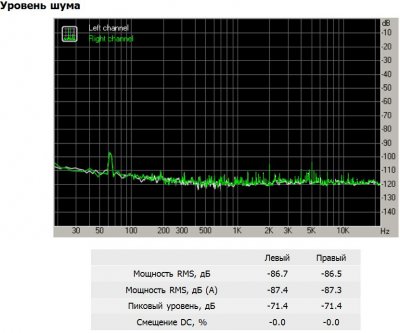

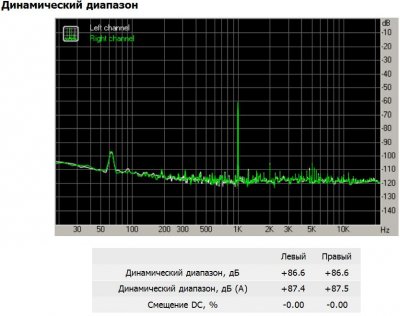

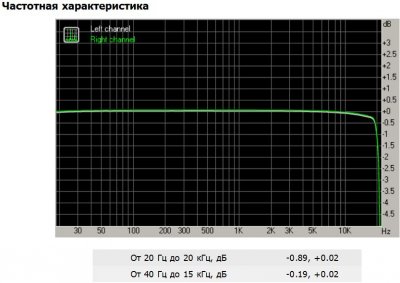

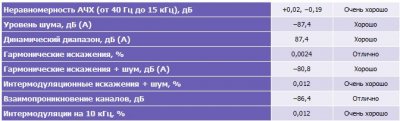

- Мы протестировали качество аналогового аудиовыхода встроенного аудиокодека, с использованием программного комплекса RightMark Audio Analyzer 6.2.3.
В общем, стандартная реализация встроенного аудиокодека на базе самого удачного на данное время интегрированного решения. Позволяет получить достаточно неплохое качество звука.
Тестирование возможности разгона.

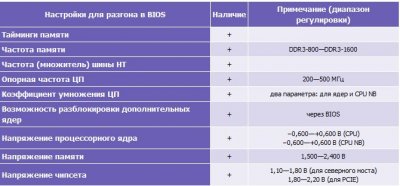

В таблице представлены функции BIOS которые позволяют осуществлять регулировку с указанием
пределов регулирования для использованного при тестировании AMD Phenom II X4
Набор параметров для осуществления разгона выбран явно не максимально возможный. Однако набор содержит хоть и минимальный, но довольно полный набор функций. Причём диапазон регулирования довольно широк, а для регулирования напряжения питания вообще предложен несколько рискованный диапазон регулирования.

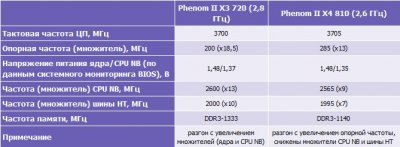

В таблице представлены результаты разгона двух процессоров. AMD Phenom II X4 . Естественно результаты явно не рекордные, но это и не ставится в обязанности материнской платы подобного уровня. Зато выполнение разгона в разумных предела вполне даже по силам этой материнской плате. При этом в ходе разгона температура элементов стабилизатора напряжения оставалась в безопасных пределах.
Тестирование производительности

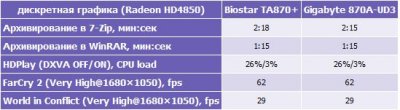

Для сравнения производительности была выбрана материнская плата Biostar TA870+ AM3 ATX которая выполнена на этом же чипсете. Результаты тестирования представлены ниже.
Потребляемая мощность
Для сравнения уровня энергопотрения была выбрана та же плата Biostar TA870+ AM3 ATX. Измерения уровня энергопотребления выполнялось перед блоком питания, т.е. для всей системы в целом.
Даже не смотря на то, что в материнской плате от Biostar применена технология динамического регулирования числа активных фаз, которая отсутствует в рассматриваемой плате, и всё-таки система питания в решении от Gigabyte построена на базе более совершенных компонентов, что и видно по результатам тестов.
Выводы
Рассматриваемая плата от Gigabyte может вполне являться неплохим вариантом для выполнения апгрейда. Присутствие на “борту” платы не только современных но и старых разъёмов придётся как раз к месту при выполнении апгрейда, когда так жалко расставаться со старым жёстким диском или оптическим приводом. Многим пользователям понравится наличие современных портов USB 3.0 и Sata 3.0. В общем, набор интерфейсных наборов вполне соответствует современным реалиям.
Читайте: «Как выбрать материнскую плату: пояснялка без задротства»
Характеристики Gigabyte GA-870A-UD3
| Процессор | |
| Сокет | AM3 |
| Чипсет | |
| Производитель | AMD |
| Модель чипсета | 870 |
| Оперативная память | |
| Тип оперативной памяти | DDR3 |
| Частота, до | 1866 МГц (1333/1066) |
| Звук | |
| Аудиоконтроллер | ALC892 |
| Многоканальный звук | 7.1 |
| Проводная связь | |
| Скорость | 10/100/1000 |
| Физические характеристики | |
| Форм-фактор | ATX |
