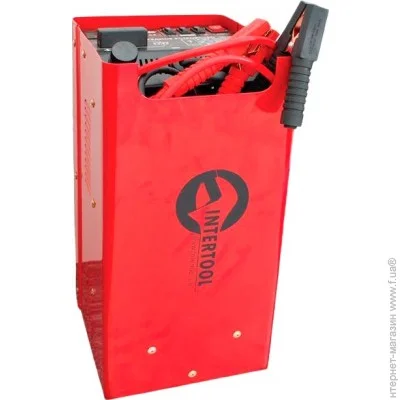

Пуско-зарядное устройство Intertool AT-3016

Надежное пуско-зарядное устройство

Пуско-зарядное устройство АТ-3016 предназначено для зарядки аккумуляторных батарей с напряжением 12В или 24В и емкостью до 700Ач, а также для пуска двигателя транспортного средства совместно с аккумуляторной батареей 12В или 24В. Пуско-зарядное устройство AT-3016 имеет металлический корпус и отличается высокой надежностью и качеством сборки всех узлов и ЭРЭ. Потребляемая мощность устройства составляет 1600Вт, напряжение питания 230В. Пуско-зарядное устройство AT-0316 имеет понятный и удобный интерфейс с цифровым индикатором тока зарядки.
Три тумблера-перключателя на лицевой панели устройства отвечают за режим работы пускозарядного устройства, четвертый переключатль (самый большой) отвечает за питание устройства ("Вкл./Выкл.") Нижняя часть передней панели имеет две выходящие клеммы 12В и 24В для выбора режима заряда аккумуляторной батареи и один центральный выходящий кабель с контактным зажимом "-".

Как заряжать аккумуляторную батарею?

Красный кабель соедините с клеммой "+12В" или "+24В" в зависимости от напряжения заряжаемой аккумуляторной батареи. Переключатель режима "1-2" установите в положение "1". Переключатель "Меньше - Больше" установить в положение "Меньше". Переключатель "Зарядка – Пуск" установите в положение "Зарядка". При помощи контактных зажимов подсоедините устройство к батарее, соблюдая при этом полярность. После всех процедур подключайте устройство к сети 230В. Включите устройство, установив на передней панели переключатель в положение "Вкл." При полностью заряженной батарее цифровой индикатор выводит значение близкое к нулю. Цифровой индикатор показывает ток зарядки. В зависимости от состояния аккумуляторной батареи и рекомендованных производителем батареи токов зарядки, установить переключатели "1 - 2" и "Меньше – Больше" в нужное положение. После завершения зарядки переключатель "Вкл./Выкл." установить в положение "Выкл." Отсоединить сетевой кабель ПЗУ от сети, держа за вилку, а после отсоединить контактные зажимы от контактов АКБ.

Запускаем двигатель с помощью AT-3016 (запрещается запуск двигателя с бортовым компьютером)

Для начала необходимо произвести обычную зарядку аккумулятора в течении 20-40 мин. Переключатель "Зарядка – Пуск" установить в положение "Пуск". Переключатель "Вкл./Выкл." установить в положение "Вкл." и одновременно произвести запуск двигателя. Цифровой индикатор при запуске двигателя показывает максимальный пусковой ток. Если в течение 10-15сек. двигатель не завелся, то повторный запуск производить через 5-10 мин. После окончания запуска двигателя переключатель "Вкл./Выкл." установить в положение "Выкл." Отсоединить сетевой кабель устройства от сети, держа за вилку. Отсоединить контактные зажимы от контактов батареи. Хранить зарядное устройство необходимо в закрытых помещениях при минимальной влажности воздуха и при окружающей температуре воздуха от -10° до +30°С. При длительном хранении зарядного устройства с температурой окружающего воздуха менее -10°C перед включением устройства дайте ему прогреться в теплом помещении, как минимум 1 час.
