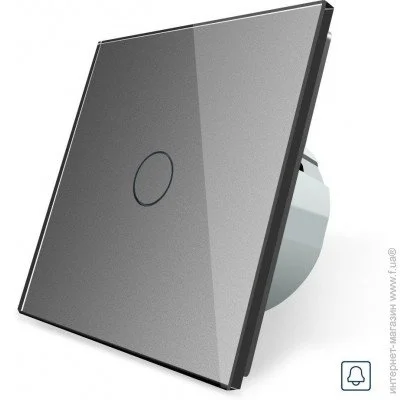

Livolo Сенсорная кнопка 1 сенсор Импульсный выключатель Мастер кнопка серый стекло (VL-C701H-15)

Сенсорная кнопка без фиксации

Сенсорный выключатель без фиксации работает в режиме 2, контакт замкнут только при прикосновении к сенсору.

Особенности

• Выключатель без фиксации;
• Может использоваться с любым источником света от 1 до 1000 Вт;
• Подсветка сенсора синим и красным, поэтому вы можете легко найти переключатель ночью;
• Горизонтальная или вертикальная установка;
• Можно установить до 5 штук в одну рамку;
• Возможна установка как в стандартные, так и в глубокие монтажные коробки;
• Крепится к монтажной коробке винтами;
• Простая и быстрая установка с помощью винтового соединения;
• Используется с рамкой из закаленного стекла;

Возможные области применения

1. Мастер кнопка: Может использоваться для отключения света по всей квартире одним выключателем. Она может быть подключена к системе домашней автоматизации, чтобы управлять освещением, вентиляцией, системой безопасности и т.д.

2. Регулировка яркости освещение из нескольких мест: Мастер кнопка может быть использована вместе с импульсным DIM реле для управления освещением из нескольких мест. К примеру, вы можете иметь несколько мест в квартире, где можно выключить или регулировать яркость освещения.

3. Дверной звонок: Может быть подключен к звуковой системе.

4. Управление другими устройствами: Мастер кнопка может быть использована для подачи импульса 220 вольт на различные устройства, где это необходимо. Например, она может использоваться для управления электромагнитными замками, реле, системами автоматического включения или выключения устройств.

Мастер кнопка или мастер выключатель

Благодаря мастер-выключателю вы можете выключить освещение, телевизор, розетку с подключенным утюгом и другие устройства одновременно, что позволяет сэкономить время на проверку каждой розетки отдельно. А главное – нет ощущения чего-то потерянного, например: «А я утюг выключил?»

Схема реализации мастер выключателя

Реализация мастер выключателя с использованием контактора

Проходной димер

Позволяет регулировать яркость света из нескольких мест, используя выключатели без фиксации и реле димера.

В указанной системе используются выключатели без фиксации. Реле димера, ответственное за изменение яркости освещения, ожидает импульсы от выключателей. Выключатели находятся в параллельной цепи, когда хотя бы один из них включен, импульс передается к реле димера, регулирующему яркость освещения в соответствии с полученным импульсом.

Схема регулировки яркостью света из двух мест

С использованием выключателей без фиксации и Димера DIM-15 (002470290).

Схема регулировки яркостью света из двух мест

С использованием выключателей без фиксации и Димера SMR-M (002470291). Мощность до 160W, для LED светильников с поддержкой димирования и ESL ламп.

* Для реализации регулировки яркости с трех и более мест нужно увеличить количество выключателей без фиксации.

** В некоторых случаях, если выключатель не включает реле, между синим и голубым проводом (клеммы S и N реле, фаза и нуль) необходимо установить .

Кнопка дверного звонка

Кнопка дверного звонка предназначена для удобного управления звонком. Ее использование просто и понятно. Просто нажмите кнопку, чтобы включить звонок и сообщить о своем присутствии.

Размер

Габаритные размеры 80*80 мм позволяют установить кнопку дверной звонок в монтажные коробки любых строительных стандартов, принятых в нашей стране. Все это значительно облегчает самостоятельный монтаж звонка – без сверления и других хлопотных операций.

Комплект поставки

• Сенсорный выключатель без фиксации Livolo;
• Шурупы для крепления;
• Инструкция;
• Коробка;

Инструкция по установке

1. Выключите напряжение;

2. Подключайте выключатель по схеме;

3. Прикрутите выключатель винтами к подрозетнику;

4. Установите сенсорную панель;

5. Подайте напряжение;

6. Выключатель начинает работать через 15 секунд.
