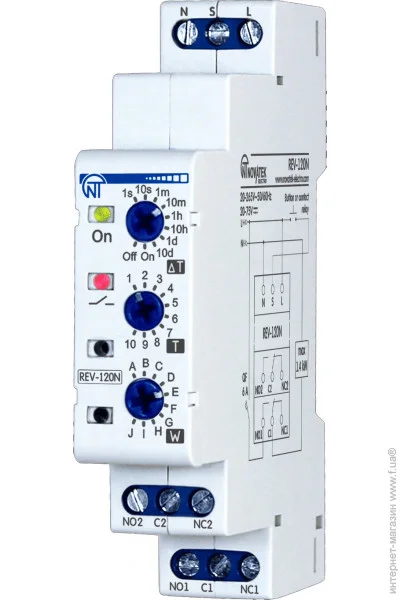

Реле времени Таймер РЭВ-120Н на DIN-рейку (NTREV120N)

Прибор предназначен для включения-выключения нагрузки через заданные пользователем интервалы времени.

Основные характеристики

• Индикация: светодиоды
• Ток коммутации: 6 А
• Кол-во программ: 10
• Управление: Потенциометр
• Интервал времени: от 0,1 с до 10 дней
• Управляющий контакт: Да
• Габаритные размеры, H x B x L, мм 90 x 65 x 18
• Масса, кг, не более 0,150
• Питание: универсальное (AC 220В, DC 24В)

Реле времени REV-120 является микропроцессорным устройством, предназначенным для включения-выключения нагрузки через заданные пользователем интервалы времени.

Прибор монтируется на стандартную дин рейку и занимает всего один модуль в щите. Прибор имеет два выходных канала с нормально открытыми и нормально закрытыми контактами. Так же на лицевой части прибора находятся: регулятор установки временного интервала "ΔT", регулятор установки времени "Т", регулятор установки режима работы "W".

В REV-120 предусмотрено десять режимов работы

1. Задержка на включение;
2. Выдержка времени при подаче питания;
3. Периодический с задержкой при включении;
4. Периодический с выдержкой времени при включении;
5. Задержка на отключение (в случае разъединения управляющего контакта);
6. Импульсный 1 (при замыкании управляющего контакта);
7. Импульсный 2 (в случае разъединения управляющего контакта);
8. Задержка включения-выключения (по управляющему контакту);
9. Шаг реле нагрузки (при каждом замыкании управляющего контакта);
10. Генератор импульса 0,5 с.

Таблица режимов и временных интервалов находится в паспорте устройства.

До подключения изделия его необходимо настроить.

Настройка реле времени выполняется в следующем порядке: первым делом нужно установить режим работы (следует перевести регулятор установки режима в крайнее левое положение, независимо от того в каком положении регулятор, после чего по часовой стрелке установить необходимый режим), затем необходимо установить временной интервал регулятором "ΔT", далее необходимо регулятором "Т" установить время.

Следует отметить, что при изменении режима работы или временных интервалов изделия при поданном напряжении питания, необходимо учитывать, что изменения вступят в силу только после отключения (на время не менее 1 с) и повторного включения питания изделия.

Технические характеристики

• Номинальное напряжение питания, В: 230/240 В
• Частота питающей сети, Гц: 45 - 62
• Напряжение, при котором сохраняется работоспособность,: 130-300
• Время готовности при подаче напряжения питания, с, не более: 0,4
• Точность выдержки времени, %, не менее: 0,5
• Точность установки времени (точность шкалы), %, не менее: 2,5
• Количество режимов работы: 10
• Регулировка выдержки времени: Плавная
• Число и вид контактов (переключающие): 2
• Степень защиты корпуса: ІР40
• Потребляемая мощность (под нагрузкой), Вт, не более: 0,5
• Номинальное напряжение изоляции, В: 450
• Номинальное импульсное выдерживаемое напряжение, кВ: 2,5
• Сечение проводов для подключения к клеммам, мм2: 0,5-2
• Масса, кг, не более: 0,150
• Габаритные размеры, H x B x L, мм: 90 x 65 x 18
