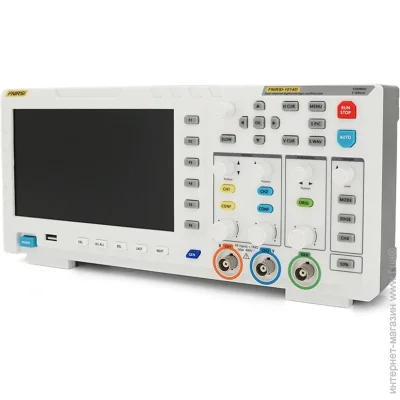

Двоканальний цифровий осцилограф FNIRSI 1014D є професійним вимірювальним комплексом з інтегрованим генератором сигналів. Прилад забезпечує високоточний аналіз електронних сигналів зі смугою пропускання 100 МГц та швидкістю дискретизації 1 Гвиб/с реальному часі. Об'єм пам'яті 240 Кт дозволяє здійснювати глибокий аналіз довгих сигналів без втрати деталізації.
Багатофункціональний пристрій оснащений двома незалежними каналами з індивідуальним регулюванням параметрів. Вертикальна розгортка регулюється в діапазоні від 50 мВ/поділ до 500 В/поділ з точністю ±5%. Вхідний імпеданс 1 МОм з можливістю вибору коефіцієнта загасання пробника (1X/10X) забезпечує сумісність із різними вимірювальними системами. Захист входу до 400 В (в режимі 10X) дозволяє працювати з високовольтними ланцюгами без додаткових дільників.
Горизонтальна система пропонує діапазон розгортки від 50 с/поділ до 10 нс/поділ. Час наростання менше 3 нс гарантує точне відображення швидких перехідних процесів. Система синхронізації включає автоматичний, нормальний та одиночний режими з тригером по фронту (знижуючому/наростаючому).
Вбудований генератор сигналів генерує 14 форм хвиль зі смугою до 10 МГц (для синусоїдального сигналу) і роздільною здатністю 1 Гц. Вертикальна роздільна здатність генератора становить 14 біт при амплітуді сигналу 5 Вpp.
Характеристики:
• Кількість каналів: 2
• Смуга пропускання: 100 МГц
• Частота дискретизації: 1 Гвиб/с (макс.)
• Глибина пам'яті: 240 Кт.
• Вертикальна чутливість: 50 мВ/поділ - 500 В/поділ
• Вхідний опір: 1 МОм ±2%
• Максимальна вхідна напруга: 400 В (DC+AC peak)
• Час зростання: <3.5 нс
• Точність напруги: ±(5% + 0.1 справ)
• Режими синхронізації: AUTO, NORMAL, SINGLE
• Джерела тригера: CH1, CH2, EXT
• Математичні функції: +, -, , FFT
• Автоматичні вимірювання: Vpp, Vmax, Vmin, Vavg, Vrms, частота, період, шпару
• Дисплей: 7" TFT LCD (800480)
• Генератор сигналів: 14 форм хвиль, 10 МГц (синус), 5 Vpp
• Інтерфейси: USB Host/Device
• Живлення: DC 5V/2A
• Габарити: 31014570 мм
• Вага: 1.5 кг
Осцилограф підтримує розширені функції вимірювання, включаючи курсорні вимірювання XY, режим Лісажу, математичні операції FFT та режим Roll. Вбудована пам'ять об'ємом 1 ГБ дозволяє зберігати до 1000 waveforms і 1000 знімків екрану. Прилад призначений для діагностики та ремонту електронної апаратури, наукових досліджень та освітніх цілей.
Багатофункціональний пристрій оснащений двома незалежними каналами з індивідуальним регулюванням параметрів. Вертикальна розгортка регулюється в діапазоні від 50 мВ/поділ до 500 В/поділ з точністю ±5%. Вхідний імпеданс 1 МОм з можливістю вибору коефіцієнта загасання пробника (1X/10X) забезпечує сумісність із різними вимірювальними системами. Захист входу до 400 В (в режимі 10X) дозволяє працювати з високовольтними ланцюгами без додаткових дільників.
Горизонтальна система пропонує діапазон розгортки від 50 с/поділ до 10 нс/поділ. Час наростання менше 3 нс гарантує точне відображення швидких перехідних процесів. Система синхронізації включає автоматичний, нормальний та одиночний режими з тригером по фронту (знижуючому/наростаючому).
Вбудований генератор сигналів генерує 14 форм хвиль зі смугою до 10 МГц (для синусоїдального сигналу) і роздільною здатністю 1 Гц. Вертикальна роздільна здатність генератора становить 14 біт при амплітуді сигналу 5 Вpp.
Характеристики:
• Кількість каналів: 2
• Смуга пропускання: 100 МГц
• Частота дискретизації: 1 Гвиб/с (макс.)
• Глибина пам'яті: 240 Кт.
• Вертикальна чутливість: 50 мВ/поділ - 500 В/поділ
• Вхідний опір: 1 МОм ±2%
• Максимальна вхідна напруга: 400 В (DC+AC peak)
• Час зростання: <3.5 нс
• Точність напруги: ±(5% + 0.1 справ)
• Режими синхронізації: AUTO, NORMAL, SINGLE
• Джерела тригера: CH1, CH2, EXT
• Математичні функції: +, -, , FFT
• Автоматичні вимірювання: Vpp, Vmax, Vmin, Vavg, Vrms, частота, період, шпару
• Дисплей: 7" TFT LCD (800480)
• Генератор сигналів: 14 форм хвиль, 10 МГц (синус), 5 Vpp
• Інтерфейси: USB Host/Device
• Живлення: DC 5V/2A
• Габарити: 31014570 мм
• Вага: 1.5 кг
Осцилограф підтримує розширені функції вимірювання, включаючи курсорні вимірювання XY, режим Лісажу, математичні операції FFT та режим Roll. Вбудована пам'ять об'ємом 1 ГБ дозволяє зберігати до 1000 waveforms і 1000 знімків екрану. Прилад призначений для діагностики та ремонту електронної апаратури, наукових досліджень та освітніх цілей.
