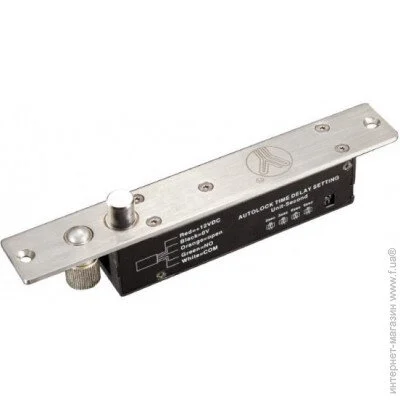

Описание ригельный замок YLI Electronic YB-800B врезной
YB-800B – врезной электроригельный замок для системы контроля доступа. Электроригельный замок предназначен для внутренней установки как в дверную коробку (раму), так и в саму дверь. Подходит для металлических, деревянных или тяжелых дверей. Оснащен встроенной таймером задержки закрывания 0 | 3 | 6 | или 9 сек. (переключается перемычками на замке) и датчиком состояния двери. Электроригельный замок – устройство для запирания дверей, управление которым происходит посредством эл.питания. Запирание двери осуществляется выдвижным ригелем (металлический стержень), входящим в ответную часть.
Как работает электроригельный замок YLI Electronic YB-800B:
Во время закрытия двери, встроенный в замок геркон реагирует на магнит в ответной планке, и замыкает контакт соленоида, выдвигающего ригель. В случае отключения электропитания замок находится в зкрытом состоянии (ригель выдвинут). Открывается замок управляющим контактом (оранжевый провод). В автоматизированных системах контроля и управления доступом (СКУД) в офисах, бизнес-центрах, магазинах и любых других помещениях.
Особенности YLI Electronic YB-800B:
- Тип замка: электроригельный
- Тип установки: врезной
- Сила удержания: 2000 кг
- Таймер задержки: 0 | 3 | 6 | 9 сек.
- Выходы: NO/COM
- Без питания: закрыт
- Питание: 12V
- Потребление: 1200мА (рабочее) | 200мА (режим ожидания)
- Размеры: замок: 220x34x38 (мм) ответная планка: 100x25x3 мм ригель: диаметр 16 мм, длина 16 мм (прямой)
- Встроенный индикатор состояния двери
- Дверь автоматически закрывается, если не была открыта в течение 5 секунд
Установка электроригельного замка YLI Electronic YB-800B:
- Вырубите нишу в дверной коробке/двери по размеру замка и ответной планки, после чего установите замок вровень с поверхностью
- Для установки замка в полую металлическую дверную коробку используйте специальные крепежные накладки из комплекта
- Приложите накладку на замок и зафиксируйте шурупами
- Установите ответную планку таким образом, чтоб встроенный магнит (пластиковый круг) был ниже ригеля замка. Расстояние между замком и ответной планкой должно быть не более 8 мм
- Согласно инструкции подключения, подсоедините электроригельный замок YB-800B к питанию и управляющим устройствам системы контроля доступа
