Описание электромагнитный замок YLI Electronic YM-350N(LED)-DS с датчиком состояния двери и замка, световой индикацией

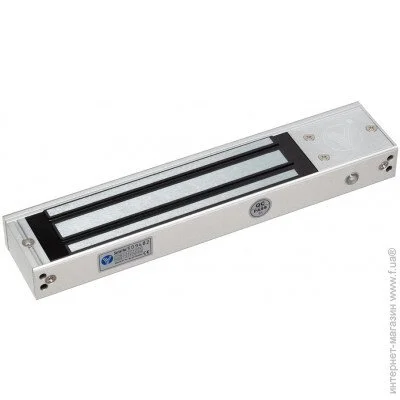

YM-350N(LED)-DS – накладной электромагнитный замок для двустворчатых дверей со световой индикацией, датчиком состояния двери и замка, с силой удержания до 350 кг на разрыв. Есть сухие контакты для определения состояния замка (NO,NC,COM) и двери (NO,NC,COM). Предназначен для внутренней установки на металлические, противопожарные, деревянные или стеклянные двери (с использованием монтажного уголка). Магнитный или электромагнитный замок – устройство для запирания дверей, принцип работы которого основан на магнитном взаимодействии. Состоит из корпуса с электромагнитом и ответной планки из металла с высокой магнитной проницаемостью.
Как работает электромагнитный замок YLI Electronic YM-350N(LED)-DS
Электромагнитный замок устанавливается на дверную коробку, ответная планка – на дверь. При подаче питания (DC12V/DC24V) – замок примагничивает ответную планку, надежно запирая дверь. При отсутствии питания – замок открывается, что соответствует требованиям противопожарной безопасности. Для компенсации хлопка при закрытии двери, на ответной планке предусмотрена резиновая прокладка. Электромагнитные замки используются в качестве исполнительных устройств в системах контроля и управления доступа (СКУД). Чаще всего устанавливаются на входные двери в подъездах, офисах, банках, бизнес центрах и др. помещениях.
Особенности YLI Electronic YM-350N(LED)-DS:
- Сила удержания: 350 кг
- Контакты (для определения состояния двери | замка): NO, NC, COM | NO, NC, COM
- Индикация: светодиодная
- Материал корпуса: анодированный алюминий
- Материал ответной части: цинк
- Питание: DC12V | DC24V (переключается перемычкой на замке)
- Потребление: 12V/500mA*2 | 24V/250mA*2
- Размеры: замок с крепежной планкой: 260 x 57.7 x 29.6 мм; ответная планка: 190 х 45 х 13.2 мм
Установка электромагнитного замка
- Наклейте трафарет в месте установки ответной части на двери;
- С наружной части двери просверлите отверстие (в соответствии с инструкцией, но не до конца!), и два неглубоких отверстия с внутренней стороны двери для фиксации ответной планки;
- Закрепите ответную часть, установив болт с полукруглой гладкой головкой с внешней стороны двери. С внутренней стороны положите резиновую прокладку и уже на неё установите ответную часть. Зафиксируйте гайку с помощью шестигранного ключа
- ВАЖНО! Не сильно затягивайте гайку ответной планки – она должна немного пружинить благодаря резиновой прокладке, для правильного и свободного примагничивания к замку.
- Закрепите крепежную планку электромагнитного замка в верхнем углу коробки, используя саморезы из комплекта
- Приложите электромагнитный замок к крепежной планке и прикрутите два шурупа (внизу замка) с помощью маленького шестигранного ключа
